Når man først har prøvet at få instrumenter, motor, tankmålere, AIS og autopilot til at “tale sammen”, er det svært at gå tilbage til enkeltstående installationer. NMEA 2000 er blevet den fælles rygsøjle for meget moderne marineelektronik, fordi den gør data tilgængelige på tværs af udstyr uden at du skal trække nye signalkabler for hver funktion.
Det kræver dog, at netværket bygges rigtigt. De fleste problemer i et NMEA 2000-setup skyldes ikke mystiske softwarefejl, men helt klassiske ting som terminering, strømindkobling og kabelføring.
Hvad NMEA 2000 egentlig er (og hvorfor det er robust)
NMEA 2000 er en CAN-bus-baseret standard, hvor flere enheder kan sende og modtage på samme netværk. Det betyder, at et ekkolod kan sende dybde til både plotter og autopilot, og at motordata kan vises på flere skærme samtidigt.
I praksis er styrken, at kommunikationen er standardiseret via PGN’er (Parameter Group Numbers). Når enheder er NMEA 2000-certificerede, er der en høj grad af kompatibilitet på tværs af producenter, og netværket kan udvides trinvis.
Det føles ofte som “plug and play”, fordi enheder typisk selv tager en adresse ved opstart. Men den del virker kun stabilt, når den fysiske opbygning følger standardens regler.
Hvad du kan bruge netværket til ombord
NMEA 2000 handler ikke kun om navigation. Et godt netværk bliver et samlet informationslag i båden, der kan øge både komfort og sikkerhed.
Når alarmer og status deles, kan du reagere hurtigere. Hvis motoren melder overtemperatur, kan flere displays vise advarslen. Hvis du får vinddata ind i autopiloten, kan styringen blive roligere og mere forudsigelig, især på længere stræk.
Typiske datakilder og forbrugere i et NMEA 2000-netværk er:
- GPS/position og kurs
- Vind, fart og dybde
- AIS-mål
- Motor- og brændstofdata (omdrejninger, temperatur, forbrug)
- Tankniveauer, tryk- og temperatursensorer
- Autopilot og styresystemer
- Overvågning og alarmer
Nogle både ender med at have “alt” på NMEA 2000, mens andre vælger et mere afgrænset netværk kun til navigation og instrumenter.
Grundformen: backbone, T-stik og dropkabler
Et NMEA 2000-netværk skal bygges som en lineær bus. Det vigtigste ord her er lineær. Du laver én backbone (stamkabel), og du kobler enheder på via T-stik og korte dropkabler.
Backbone kan løbe fra for til agter, men den må ikke bygges som en stjerne, og du skal undgå ringforbindelser. Hver enhed skal “tappes” på via et T-stik, der sidder i backbone-linjen.
En god tommelfingerregel: Hvis du kan tegne det som én lang linje med små stik ud til siden, er du på rette spor.
Planlægning før du trækker kabler
Det mest tidsbesparende, du kan gøre, er at planlægge topologien, før du køber kabellængder og T-stik. Kig på båden som installation, ikke som elektronik.
Skriv en liste over enheder, deres placering, og om de skal levere data (sensor) eller primært vise/bruge data (display/autopilot). Tænk også på serviceadgang: NMEA 2000 fejlsøges ofte ved at frakoble og tilkoble segmenter.
Det er en stor fordel at planlægge med få, velplacerede “knudepunkter”, fremfor at få backbone til at sno sig unødigt.
Et enkelt tjekskema kan se sådan ud:
- Placeringer: styreplads, motorrum, mast, cockpit, stævn
- Datakilder: GPS, kompas/heading, vind, dybde, motorinterface
- Forbrugere: plotter, instrumentdisplay, autopilot, VHF/AIS
- Kabelvej: afstande, gennemføringer, områder med fugt og varme
- Udvidelser: reserver plads til ekstra T-stik til fremtidige sensorer
Strøm og terminering: netværkets “fundament”
NMEA 2000 er både data og strøm i samme kabel. Netværket skal typisk forsynes via et power-T eller et dedikeret strømindstik på backbone, og det skal ske ét sted (med sikring). Én strømindkobling mindsker risikoen for jordsløjfer og mærkelige spændingsforskelle.
Placér strømindkoblingen så centralt som muligt på backbone, så du reducerer spændingsfald i enderne. Især hvis du har mange enheder og en lang backbone, kan det betyde forskellen på stabil drift og periodiske udfald.
Terminatorer er den anden helt afgørende del. Der skal være præcis to terminatorer (typisk 120 ohm), én i hver ende af backbone. Ikke på dropkabler. Ikke midt i netværket. Ikke tre “for en sikkerheds skyld”.
Hvis du måler modstanden mellem NET-H og NET-L på et slukket netværk, vil en korrekt termineret backbone typisk ligge omkring 60 ohm samlet (to x 120 ohm i parallel).
Kabler, stik og kompatibilitet (Micro-C, farver og adaptere)
NMEA 2000-kabler har fem ledere: to til strøm, to til data (differential), og en skærm. Backbone bør udføres i “low-loss” kabeltype, som er lavet til at minimere spændingsfald og sikre gode signalforhold over længere stræk.

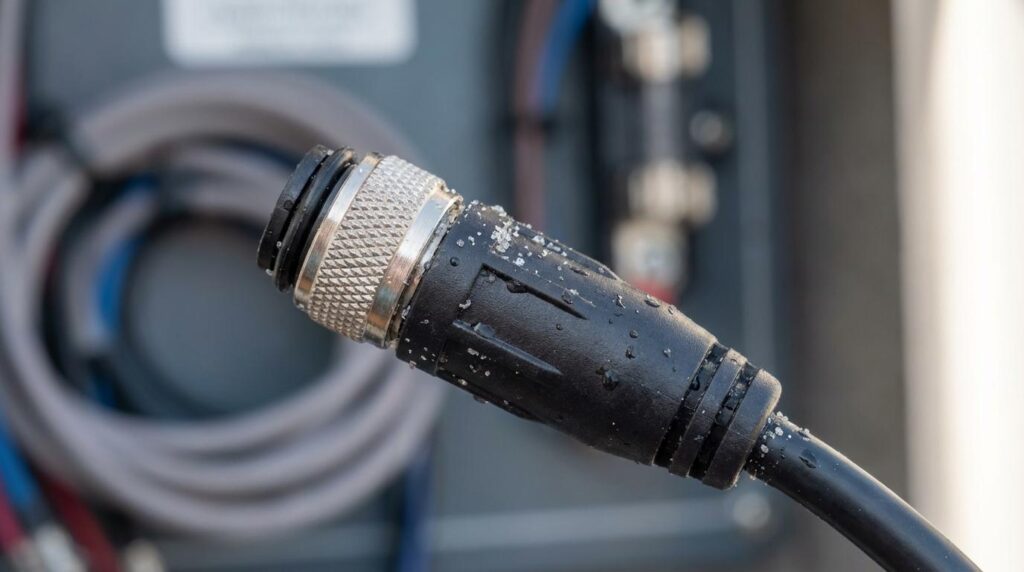

Stiktypen er ofte Micro-C på mange moderne installationer. Nogle producenter har egne stiksystemer (som SeaTalkNG), men det elektriske niveau følger i praksis NMEA 2000, og der findes adapterkabler, så du kan forbinde til standard Micro-C backbone. Det er en oplagt løsning, når du opgraderer delvist og vil genbruge eksisterende kabelføring.
Vælg marinegodkendte kabler og konnektorer med ordentlig tætning. Salt, vibrationer og kondens finder altid den svage forbindelse først.
Her er nogle vigtige grænser, der er gode at have med i planlægningen:
| Del af netværket | Typisk maks. (ofte brugt tommelfingerregel) | Hvorfor det betyder noget |
|---|---|---|
| Backbone (stamkabel) | 100 m | Signaldæmpning og bus-timing |
| Dropkabel pr. enhed | 6 m | Undgår refleksioner og “lange grene” |
| Samlet længde af alle drops | 78 m | Belastning på bus og samlet dæmpning |
| Terminatorer | 2 stk. (én i hver ende) | Korrekt impedans og færre refleksioner |
Tjek altid producentens egne krav, hvis du har særligt strømkrævende moduler eller store systemer.
Trinvis installation, der giver mening i en rigtig båd
Når plan og materialer er på plads, er det smart at bygge backbone først og tilføje enheder én ad gangen. Så kan du hurtigt se, hvornår noget går galt.
En praktisk arbejdsrækkefølge kan være:
- Monter backbone-ruten groft (uden at stramme alt helt) og sæt T-stik der, hvor enheder skal tilkobles.
- Sæt terminatorer i de to ender af backbone.
- Monter strømindkobling på backbone (typisk midt på) via sikring og en ren, stabil forsyning.
- Tænd og verificér grundlæggende netværksstatus på en plotter eller et diagnoseværktøj, før du tilslutter alle enheder.
- Tilslut én enhed ad gangen via dropkabel og kontroller, at den dukker op i “Device List” og sender de forventede data.
- Fastgør kabler med passende afstand, aflastning og beskyttelse mod skarpe kanter.
- Luk ubrugte T-stik med propper, så der ikke kommer fugt og korrosion i åbne forbindelser.
- Når alt virker, stram konnektorer korrekt og lav en enkel netværksskitse til bådens mappe.
Det lyder måske omstændeligt, men det er hurtigt tjent hjem, når du senere skal fejlsøge eller bygge videre.
Typiske fejl (og hvordan de næsten altid viser sig)
Når NMEA 2000 “driller”, er symptomerne ofte de samme: enheder forsvinder fra listen, data hopper, eller alarmer kommer og går. Start med at tænke fysisk: terminering, strøm og forbindelser.
De hyppigste årsager er:
- Manglende terminator i den ene ende
- Ekstra terminator gemt i et gammelt segment
- Backbone bygget som stjerne med for lange grene
- For lange dropkabler
- Spændingsfald i enderne af backbone
- Korrosion i et stik, der ikke er spændt eller tætnet korrekt
- To enheder med samme “instance”-opsætning, der skaber dublerede data
Et multimeter og adgang til backbone-enderne kommer man langt med. Mål modstand (slukket netværk) og mål spænding (tændt netværk) flere steder på backbone for at finde, hvor det falder.
Når du vil koble ældre udstyr på
Mange både har stadig NMEA 0183-udstyr, som virker fint. Her er gateway-moduler en god løsning, så du kan få udvalgte data over på NMEA 2000 uden at udskifte alt på én gang.
Det samme gælder, hvis du har et producent-specifikt system, der i praksis er NMEA 2000 med andre stik. Adapterkabler kan gøre opgraderingen mere overskuelig, fordi du kan beholde dele af den eksisterende kabling og skifte gradvist.
En fornuftig strategi er at definere, hvilke data der er vigtigst at få ind på netværket (position, heading, vind, motordata), og så bygge videre derfra.
Valg af dele: hvorfor kvalitet kan mærkes på vandet
I et maritimt miljø er kabler og konnektorer ikke bare “tilbehør”. De er en del af sikkerheden, fordi de binder navigation, alarmer og overvågning sammen. En billig forbindelse, der tager fugt, kan give fejl på de mest upraktiske tidspunkter.
Hos en specialiseret forhandler som MaritimtUdstyr.dk giver det mening at samle netværket af kompatible NMEA 2000-komponenter (kabler, T-stik, terminatorer, power-tilslutning og eventuelle adaptere) og vælge gennemprøvede marineprodukter. Det gør det også lettere at udvide senere, når der kommer nye behov ombord, hvad enten det er mere motordiagnostik, flere sensorer eller en ny skærm ved navbordet.
Ofte stillede spørgsmål
Hvad er NMEA 2000?
NMEA 2000 er et datanetværk til marineelektronik baseret på CAN-bus teknologi. Det gør det muligt for instrumenter, motorer og sensorer at dele data i samme system.
Hvordan er et NMEA 2000-netværk opbygget?
Netværket bygges som en lineær backbone med T-stik. Hver enhed forbindes til backbone via et kort dropkabel.
Hvor mange terminatorer skal et NMEA 2000-netværk have?
Et NMEA 2000-netværk skal have to terminatorer. De placeres i hver ende af backbone for at sikre korrekt signalterminering.
Hvor lang må et dropkabel være?
Et dropkabel bør normalt ikke overstige cirka 6 meter. Længere forbindelser kan give signalrefleksioner og ustabil kommunikation.
Hvordan tilføres strøm til et NMEA 2000-netværk?
Strøm tilføres typisk via et power-T på backbone. Netværket bør forsynes ét centralt sted gennem en sikret strømforbindelse.
