En 24 volt dynamo i båden kan godt snyde lidt. Motoren starter måske fint, men batteribanken bliver aldrig helt ladet op. Eller også ser alt normalt ud ved tomgang, mens spændingen falder, så snart køleskab, plotter, pumper og andet udstyr kommer på. Her er et multimeter ofte det bedste første værktøj.
Den gode nyhed er, at du kan komme langt uden at afmontere noget. Med nogle få målinger kan du som regel skelne mellem dårlig ladning, spændingsfald i kablerne, høj ripple fra en defekt diodebro eller en regulator, der ikke styrer feltet korrekt. På en båd er det ekstra nyttigt, fordi fugt, korrosion og vibrationer ofte giver fejl uden, at selve dynamoen nødvendigvis er færdig.
Hvorfor en 24 volt dynamo skal testes lidt anderledes i båden
Et 24 V system har en klar fordel i større både og installationer med mange forbrugere. Ved samme effekt er strømmen lavere end i et 12 V system, og det gør kabeltab mindre. Det betyder dog ikke, at spændingsfald og dårlige forbindelser er ligegyldige. Tværtimod kan selv små tab afsløre, hvor problemet sidder.
På en båd ser man ofte fejl, som kommer gradvist. Salt i kabelsko, lidt ir i jordpunktet, en rem med forkert spænding eller en varm forbindelse ved batteriet kan give samme symptomer som en svag dynamo. Derfor er det sjældent nok bare at måle batterispændingen i hvile.
Typiske tegn på problemer i ladekredsen er:
- Batterierne lader langsomt
- Spændingen stiger ikke nok efter start
- Elektronik blinker eller opfører sig ustabilt
- Batterialarm eller lavspændingsalarm under belastning
- Ujævn ladning mellem motoromdrejninger
Sikkerhed ved fejlsøgning på 24 volt ladekreds i båden
Fejlsøgning foregår ofte med motoren i gang, og det stiller krav til sikkerheden. Hold hænder, ledninger og måleprober væk fra remme, remskiver og roterende dele. Sørg for god ventilation i motorrummet, og vær opmærksom på varme flader omkring motor og udstødning.
Ligger båden ved bro under testen, er det en god idé at tænke lidt bredere end selve el-arbejdet. Mange glemmer, at et enkelt skridt til siden, en fugtig skandæk eller en uventet bevægelse i båden hurtigt kan gøre situationen usikker.
I den periode, hvor mange gør båden klar og bruger den mere aktivt, giver det mening at tjekke sikkerhedsudstyret samtidig:
- Redningsvest: Vælg størrelse efter brugerens vægt, brystmål og den type sejlads, der faktisk sejles
- Automatisk eller fastskum: Automatisk vest er ofte behagelig til voksne på dæk, mens fastskum tit er oplagt til børn og jollesejlads
- Fendere: Brug en størrelse, der passer til bådens fribord og vægt, så båden ligger roligt under arbejdet ved kaj
- Vedligeholdelse: Kontroller patron, udløser og stropper på redningsveste samt ventiler, øjer og slidflader på fendere
- Udskiftning: Skift vesten ved beskadiget blære, udløbet serviceinterval eller slidt sele, og udskift fendere ved revner, hård plast eller utætte ventiler
Det er små ting, men de skaber ro, når du står med måleledninger i hånden og motoren i gang.
Hvilket multimeter du skal bruge til test af 24 volt dynamo
Du behøver ikke laboratorieudstyr, men dit multimeter skal kunne måle både DC og AC med rimelig præcision. Det er en fordel, hvis det har MIN/MAX, fordi spændingen kan ændre sig hurtigt, når belastninger kobles til eller fra. AutoHOLD kan også være rart i et trangt motorrum, men det er ikke et krav.
Du skal typisk bruge tre typer målinger:
- DC-spænding ved batteri og dynamo
- Spændingsfald over plus- og minusforbindelser under belastning
- AC-ripple direkte over batteriet eller ved dynamoudgangen
Har du adgang til motorens data eller regulatorens specifikationer, er det værd at have dem ved siden af. En 24 V ladekreds kan være sat op forskelligt alt efter batteritype , ekstern regulator og temperaturkompensation.

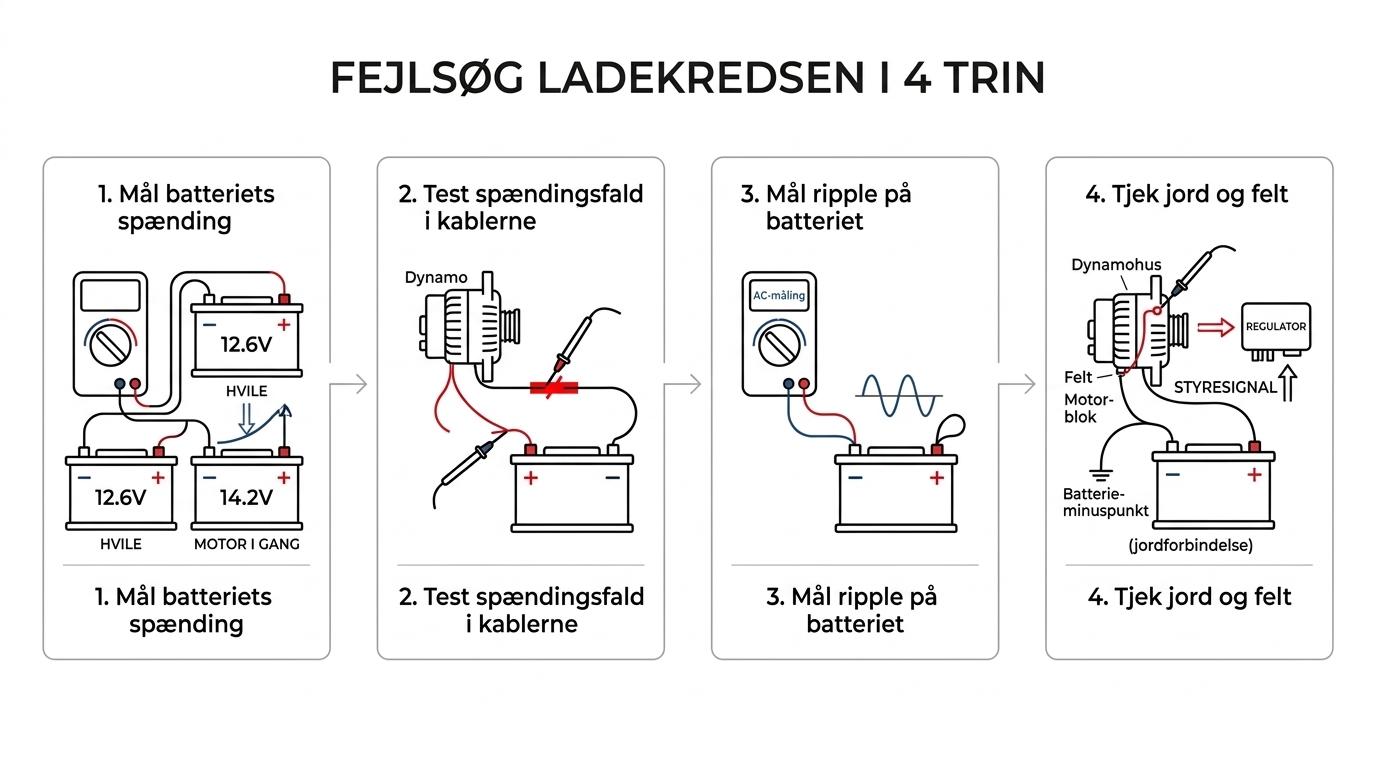

Trin 1: Mål hvilespænding og ladespænding på batteribanken
Start med det enkle. Mål batteribankens hvilespænding med motoren slukket og uden større belastninger. På en klassisk 24 V blysyrebatteribank vil hvilespændingen typisk ligge omkring midten af 25 V området, afhængigt af ladetilstand og hvornår batteriet sidst blev belastet eller opladet. Er banken meget lav, kan det påvirke alle efterfølgende målinger.
Start derefter motoren og mål spændingen direkte på batteripolerne. Kort efter start bør spændingen stige tydeligt over hvilespændingen. I mange 24 V systemer vil normal ladespænding ligge et sted i den høje 27 V eller lave 28 V ende, men det afhænger af batteritype og regulatorstrategi. AGM, vådbatterier og lithium kan have forskellige mål.
Hvis spændingen næsten ikke stiger, er der tre oplagte spor: dynamoen lader ikke, regulatoren aktiverer ikke feltet, eller der er tab mellem dynamo og batteribank.
En praktisk arbejdsrækkefølge er:
- Mål hvilespænding på batteribanken
- Mål spænding på batteriet ved tomgang
- Hæv motoromdrejninger til et moderat niveau
- Tænd relevante belastninger og se, om ladespændingen holder sig stabil
Hvis spændingen stiger pænt ved dynamoen, men ikke ved batteriet, peger det tit på ledningsmodstand eller dårlige forbindelser.
Trin 2: Lav spændingsfaldstest på plus- og minussiden
Spændingsfaldstest er noget af det mest nyttige, du kan lave med et multimeter. I stedet for kun at spørge, hvilken spænding du har, spørger du, hvor meget spænding der bliver tabt på vejen. Det afslører høj modstand i kabler, kabelsko, hovedafbrydere, sikringsholdere og jordpunkter.
Testen skal laves under belastning. Det vil sige med motoren i gang og gerne med flere forbrugere slået til, så ladekredsen arbejder.

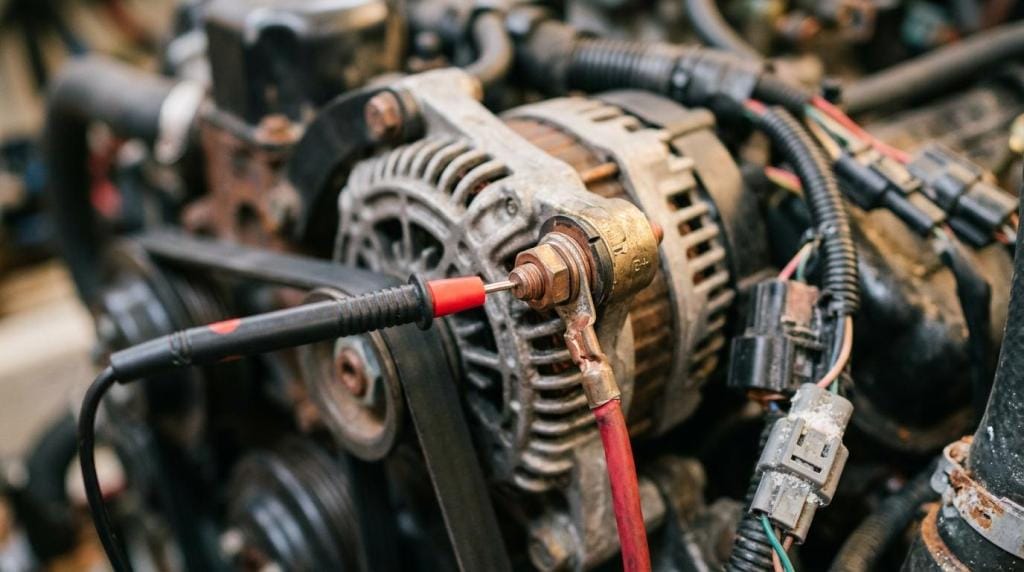

På plus-siden sætter du den ene probe på dynamoens B+ terminal og den anden på batteriets pluspol. Multimeteret viser så det tab, der er mellem de to punkter. På minussiden sætter du den ene probe på dynamohuset eller et rent punkt på motorblokken og den anden på batteriets minuspol.
Som tommelfingerregel bør spændingsfaldet være lavt. I kraftige DC-kredse bruges ofte cirka 0,3 V på plus-siden og omkring 0,2 V eller mindre på jord-siden som nyttige pejlemærker. Det er ikke en universel marinegrænse for alle installationer, men hvis du ligger væsentligt over det, har du noget, der fortjener opmærksomhed.
Trin 3: Mål ripple voltage på 24 volt dynamoen
Ripple er den lille AC-komponent, som ligger oven på systemets DC-spænding. En sund dynamo leverer primært jævnstrøm, men hvis en ensretterdiode er defekt, eller en statorvikling har problemer, stiger ripple ofte markant. Det kan give mærkelige fejl i elektronik, dårlig ladning og varme i systemet.
Sæt multimeteret til AC-spænding og mål over batteripolerne med motoren i gang. Lav testen ved tomgang med belastning og gerne igen ved lidt højere omdrejninger. På mange gode målere vil en lav ripple ligge under cirka 0,05 V AC. Området fra 0,05 til 0,10 V AC er værd at holde øje med. Kommer du op i 0,30 til 0,50 V AC eller mere, peger det ofte på en intern fejl i dynamoen.
Det interessante er ikke kun tallet her og nu. Ser du, at ripple stiger hurtigt med omdrejninger eller ekstra belastning, bliver mistanken om diode- eller statorfejl stærkere.
Trin 4: Kontroller jord og felt ved mistanke om regulatorfejl
Hvis spænding og kabelforbindelser ser rimelige ud, men dynamoen stadig ikke lader ordentligt, kan du gå videre til en enkel jord- og feltkontrol. Den del kræver lidt mere forsigtighed.
Mål først modstand eller kontinuitet mellem dynamohus og batteriets minus eller et sikkert jordpunkt på motoren, når anlægget er slukket. Høj modstand her peger på jordproblem, korrosion eller dårlig mekanisk forbindelse. På bådinstallationer er det en klassiker.
Hvis systemet bruger feltterminal, og producentens anvisninger tillader det, kan en kort fuld felt-test bruges som ekstra kontrol. Her tilføres feltterminalen batterispænding i kort tid under kontrollerede forhold, hvorefter du ser, om spændingen på dynamoens udgang stiger. Stiger den jævnt, er selve dynamoen ofte i stand til at levere ladning, og mistanken retter sig mere mod regulator eller styresignal.
Den test bør kun udføres, hvis du ved præcis, hvilken terminal der er hvad. På moderne marineinstallationer med ekstern regulator, temperaturfølere og følsom elektronik er det ikke stedet at gætte.
Typiske måleresultater på en 24 volt dynamo og hvad de ofte betyder
Når du har lavet de tre hovedmålinger, begynder mønstret som regel at tegne sig.
| Måling | Typisk observation | Hvad det ofte peger på |
|---|---|---|
| Batterispænding stiger ikke efter start | Næsten samme spænding som i hvile | Ingen ladning, regulatorfejl, løs rem eller afbrudt felt |
| God spænding ved dynamo, lavere ved batteri | Tydelig forskel mellem B+ og batteriplus | Spændingsfald i pluskabel, sikring, afbryder eller terminal |
| Højt spændingsfald på minus-siden | Mere end et lille fald mellem dynamohus og batteriminus | Dårlig jord, korrosion, løs motorjord |
| AC-ripple er høj | 0,30 V AC eller mere som praktisk alarmsignal | Defekt diodebro eller problem i stator |
| Spænding stiger ved fuld felt-test | Dynamo reagerer tydeligt | Regulator eller styrekreds er mistænkt |
| Spænding falder ved belastning trods fungerende dynamo | Ladning kan ikke nå batteriet effektivt | Kabeldimension, forbindelser eller batteritilstand |
Et enkelt målepunkt siger sjældent alt. Kombinationen af ladespænding, spændingsfald og ripple giver et langt mere sikkert billede.
Fejl, der ligner en dårlig 24 volt dynamo
Det er fristende at dømme dynamoen ude med det samme. Men i mange både er synderen et andet sted.
En slap eller glaseret rem kan gøre, at dynamoen leverer ved tomgang uden belastning, men mister grebet, når strømbehovet stiger. Korroderede kabelsko kan blive varme og give stort spændingsfald, selv om de udefra ser acceptable ud. Et slidt batterisæt kan også snyde. Hvis batterierne har høj intern modstand eller ubalance i banken, kan ladningen opføre sig mærkeligt, og dynamoen bliver ofte mistænkt først.
Hold også øje med disse punkter:
- Remspænding og remslid
- Varme kabelsko eller misfarvede terminaler
- Dårlige hovedafbrydere
- Slidt motorjord
- Batteribank med ujævn spænding mellem batterierne
På både med mange forbrugere og lange kabeltræk er kabeldimensionering heller ikke ligegyldig. 24 V hjælper, fordi strømmen er lavere ved samme effekt, men det fritager ikke installationen for korrekte tværsnit og rene forbindelser.
Hvornår du bør reparere eller udskifte dynamoen
Hvis ripple er høj, og spændingsfaldet i resten af kredsen er lavt, er intern fejl i dynamoen en realistisk forklaring. Det gælder især ved mistanke om diodebro eller stator. Hører du samtidig lejestøj, ser sort støv omkring remskiven eller oplever varmgang, er der endnu mere, der peger mod service eller udskiftning.
Ved valg af ny dynamo bør du ikke kun se på ampere-tallet. Kig også på regulatorløsning, remtræk, køling, beskyttelse mod marint miljø og om dynamoen passer til batteritypen ombord. Et anlæg med stor forbrugsbank, inverter eller bovprop i systemet stiller andre krav end en enkel weekendbåd.
Hvis du alligevel er i gang med at tage en samlet runde, er det et godt tidspunkt at tage en samlet runde. Tjek ladekredsen, men kig også på det udstyr, der beskytter folk og båd i hverdagen. En korrekt tilpasset redningsvest, en frisk udløserpatron, fendere i den rigtige størrelse og udstyr uden slid giver samme slags tryghed som en dynamo, der lader som den skal. Det er netop den type detaljer, der gør forskellen, når båden bruges ofte.
