Victron solpanel 20W-12V Mono til kompakte installationer
Victron solpanel 20W-12V Mono er et monokrystallinsk solpanel til mindre 12 V DC-installationer, hvor pladsen er begrænset, men hvor der stadig er behov for dokumenterede data og en tydelig teknisk opbygning. Med en nominel effekt på 20 W (PMPP) og målene 275 x 450 x 25 mm er panelet målrettet situationer, hvor et mindre panel er den rigtige løsning, fordi det skal kunne placeres på et snævert eller afgrænset område.
Når du vælger et solpanel til båd eller anden mobil installation, er både størrelse, effekt og elektriske grænseværdier vigtige. Dette panel er oplyst med en maksimal effektspænding på 21,3 V (VMPP), en åben kreds-spænding på 24,7 V (Voc) og en kortslutningsstrøm på 1,99 A (Isc). De værdier er relevante, når installationen skal dimensioneres korrekt i forhold til den øvrige solcelleløsning.
Anvendelse ombord
Ombord kan et mindre solpanel som dette indgå i en installation, hvor formålet er at bidrage med solenergi uden at optage meget plads. Den kompakte størrelse gør det lettere at arbejde med panelet, når pladsen er begrænset, og hvor monteringsfladen ikke kan bære store paneler. Det kan være i en mindre solcelleløsning, hvor man ønsker at supplere et 12 V DC-system med et panel, der har tydeligt angivne data.
Panelet er oplyst med 36 celler i serie, hvilket er en vigtig specifikation, hvis du arbejder med dimensionering og valg af regulator. Produktdata angiver også, at en passende MPPT solstrømslader i 12 VDC-system er 75V/10A. Det gør det nemmere at tage udgangspunkt i konkrete tal, når den samlede løsning skal planlægges.
Der er desuden angivet en temperaturområde fra -40 °C til +85 °C, hvilket er relevant i miljøer, hvor temperaturerne kan variere betydeligt. Samtidig er der oplyst en temperaturkoefficient for MPP på -0,45 %/°C, for Voc på -0,35 %/°C og for Isc på +0,04 %/°C. De tal fortæller, hvordan panelets elektriske egenskaber ændrer sig med temperaturen, og det er nyttig viden ved både dimensionering og forventningsafstemning.
Panelet leveres uden kabel, så tilslutning og kabelføring skal planlægges som en del af installationen. Det gør produktet relevant for kunder, der ønsker at sammensætte en løsning med egne komponenter og have fuld kontrol over montage og ledningsføring.
- Kompakte mål: 275 x 450 x 25 mm
- Nominel effekt: 20 W (PMPP)
- Monokrystallinsk celletype
- 36 celler i serie
- Leveres uden kabel
Er dette solpanel egnet til et 12 V DC-system?
Produktdata angiver en passende MPPT solstrømslader i 12 VDC-system på 75V/10A, så panelet er beskrevet med udgangspunkt i en 12 V-løsning.
Hvad betyder det, at panelet leveres uden kabel?
Det betyder, at tilslutning og kabelføring skal vælges separat som en del af installationen.
Fordele ved Victron solpanel 20W-12V Mono
En af de vigtigste fordele ved dette Victron solpanel 20W-12V Mono er, at det kombinerer en kompakt størrelse med dokumenterede elektriske værdier. Det giver et godt grundlag for at vælge rigtigt, når pladsen er knap, og når installationen skal kunne vurderes ud fra konkrete data i stedet for generelle beskrivelser.
Panelet er oplyst med en output tolerance på +/- 3 %, hvilket er relevant, når man ønsker en mere præcis forventning til panelets nominelle ydelse. Det er ikke en erstatning for korrekt dimensionering, men det er en nyttig oplysning for kunder, der vil kende variationen i det angivne effektområde.
Produktdata fremhæver også enestående ydeevne ved svagt lys og høj lysfølsomhed over hele solspektret. Det er teknisk relevant, fordi solcellepaneler sjældent arbejder under ideelle forhold hele tiden. Når lysforholdene skifter, er det en fordel at kende de egenskaber, der er dokumenteret for panelet.
Derudover er der oplyst højtydende bypass-dioder, som minimerer strømfaldet forårsaget af skygge. Det er en vigtig teknisk detalje i miljøer, hvor dele af panelet kan blive delvist skyggelagt i perioder. Det ændrer ikke på, at korrekt placering stadig er vigtig, men det viser, hvordan panelet er opbygget for at håndtere påvirkninger fra skygge bedre.
Koefficienten for lav spændingstemperatur er også nævnt i produktdata som en faktor, der forbedrer driften ved høj temperatur. Det er en teknisk egenskab, som giver mening at tage med i vurderingen, når panelet skal bruges i et miljø med varme og varierende solindfald.
- Output tolerance: +/- 3 %
- Høj lysfølsomhed over hele solspektret
- Højtydende bypass-dioder
- Koefficient til forbedring af drift ved høj temperatur
- Aluminiumramme
Hvad er fordelen ved bypass-dioder i dette panel?
De er oplyst til at minimere strømfaldet forårsaget af skygge.
Hvorfor er temperaturkoefficienterne vigtige?
De viser, hvordan spænding og strøm ændrer sig med temperaturen, og det hjælper ved korrekt dimensionering af installationen.
Specifikationer
Her er de dokumenterede specifikationer for Victron solpanel 20W-12V Mono samlet, så du hurtigt kan sammenligne med resten af din installation.
Hvis du skal vælge regulator, montage eller pladsplacering, er det især de elektriske værdier, mål og tilslutningsforhold, der bør gennemgås først.
- Mærke: Victron Energy
- MPN: SPM040203603
- EAN/GTIN: 8719076047391
- Produktnavn: 20W-12V Mono 275x450x25mm series 4c (min 5pcs)
- Nominel effekt: 20 W (PMPP)
- Maksimal effektspænding: 21,3 V (VMPP)
- Maksimal effektstrøm: 0,95 A (IMPP)
- Åben kreds-spænding: 24,7 V (Voc)
- Kortslutningsstrøm: 1,99 A (Isc)
- Celletype: Monokrystallinsk
- Antal celler i serie: 36
- Maksimal systemspænding: 1000 V
- Temperaturkoefficient for MPP: -0,45 %/°C
- Temperaturkoefficient for Voc: -0,35 %/°C
- Temperaturkoefficient for Isc: +0,04 %/°C
- Temperaturområde: -40 °C til +85 °C
- Overflade maksimal belastningskapacitet: 200 kg/m²
- Kablets længde / tilslutningstype: Intet kabel
- Output tolerance: +/- 3 %
- Ramme: aluminium
- Vægt: 1,3 kg
- MÃ¥l: 275 x 450 x 25 mm
- Produktgaranti: 5 år
- Garanti på elektrisk ydelse: 10 år med 90 % og 25 år med 80 % af udgangseffekten
- Passende MPPT solstrømslader i 12VDC system: 75V/10A
Valg og montering af solpanel til mindre anlæg
Når du vælger et mindre solpanel, handler det ikke kun om watt-tallet. For en installation som denne er det også vigtigt at se på spænding, strøm, temperaturkoefficienter, størrelse og vægt. Derfor er Victron solpanel 20W-12V Mono relevant for den kunde, der ønsker en kompakt løsning med klare specifikationer og et begrænset pladsbehov.
Den oplyste vægt på 1,3 kg og de kompakte mål gør panelet lettere at håndtere ved montering og planlægning. Den aluminiumramme er desuden en vigtig del af produktets opbygning, fordi den indgår i selve panelkonstruktionen. Når panelet skal integreres i en installation, er det en fordel, at produktdata klart angiver både mål og rammetype.
Den angivne maksimale systemspænding på 1000 V er en teknisk grænseværdi, som hører med i den samlede vurdering af paneltypen. Samtidig giver de angivne temperaturdata et bedre grundlag for at forstå, hvordan panelet opfører sig i praksis. Det er især relevant, når installationen bruges i omgivelser, hvor temperatur og solpåvirkning ikke er konstante over tid.
Da panelet leveres uden kabel, er det også vigtigt at planlægge installationen, så tilslutningen passer til resten af systemet. Det gælder både ved valg af ledning, placering af regulator og den praktiske føring i den konkrete installation.
- Vægten er oplyst til 1,3 kg
- MÃ¥lene er 275 x 450 x 25 mm
- Rammen er i aluminium
- Der medfølger ikke kabel
- Maksimal systemspænding: 1000 V
Hvad skal jeg især kigge på, når jeg sammenligner dette panel med andre?
Se især på nominel effekt, VMPP, Voc, Isc, mål, vægt, temperaturkoefficienter og om panelet leveres med eller uden kabel.
Kan panelet bruges alene, eller skal det indgå i en større løsning?
Produktdata beskriver panelet som en komponent til en installation. Valg af øvrige dele afhænger af den samlede opbygning og dine behov.

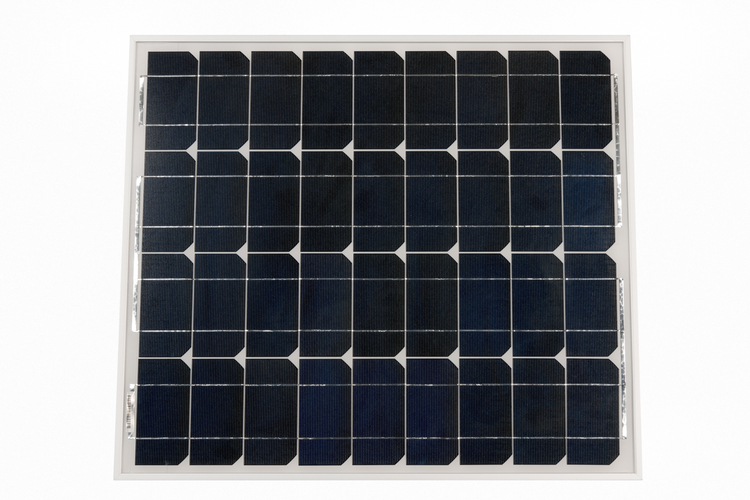

Produktbilledet er et billedeksempel. Udseende og proportioner kan afvige fra den aktuelle model.
