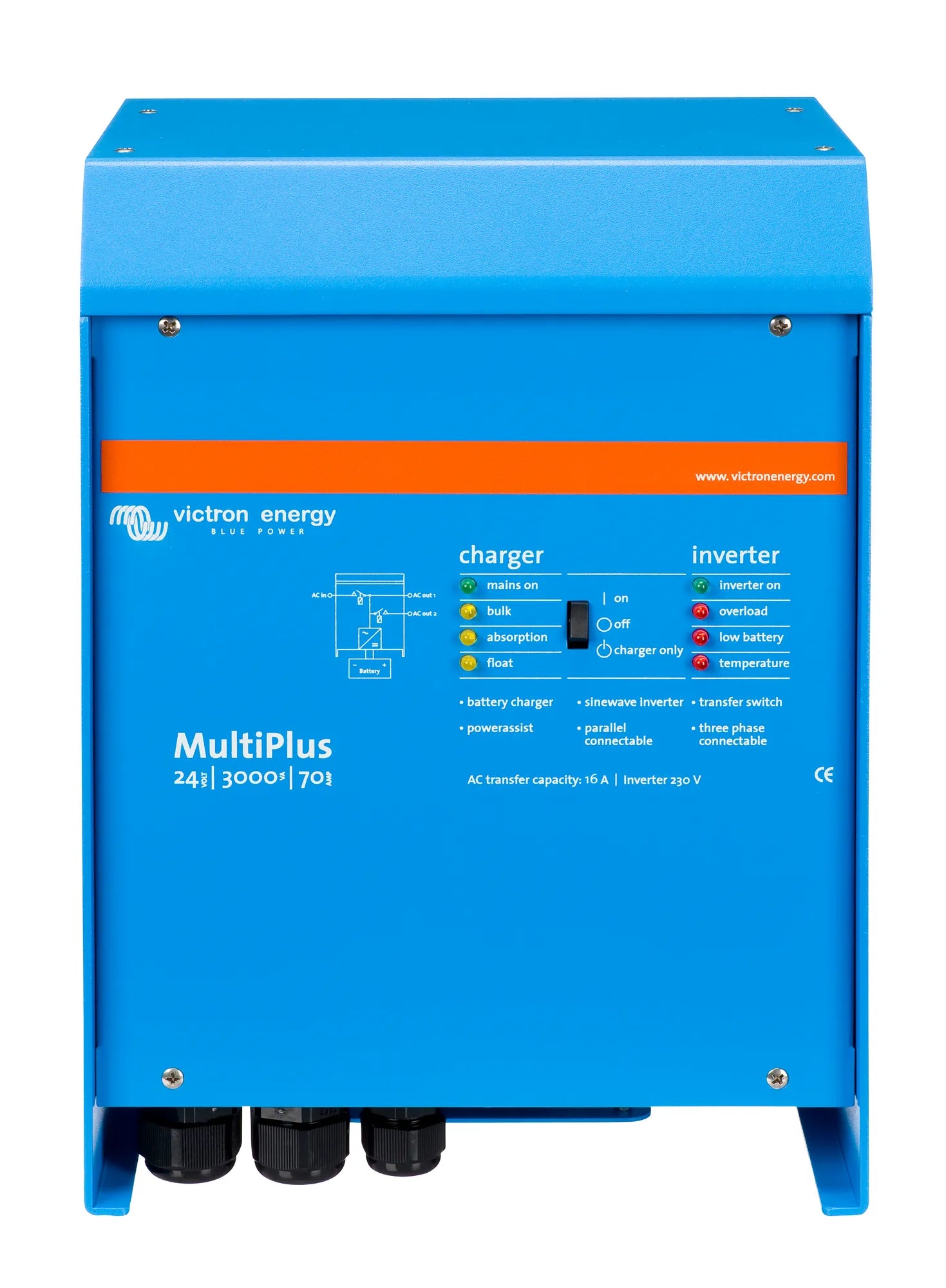

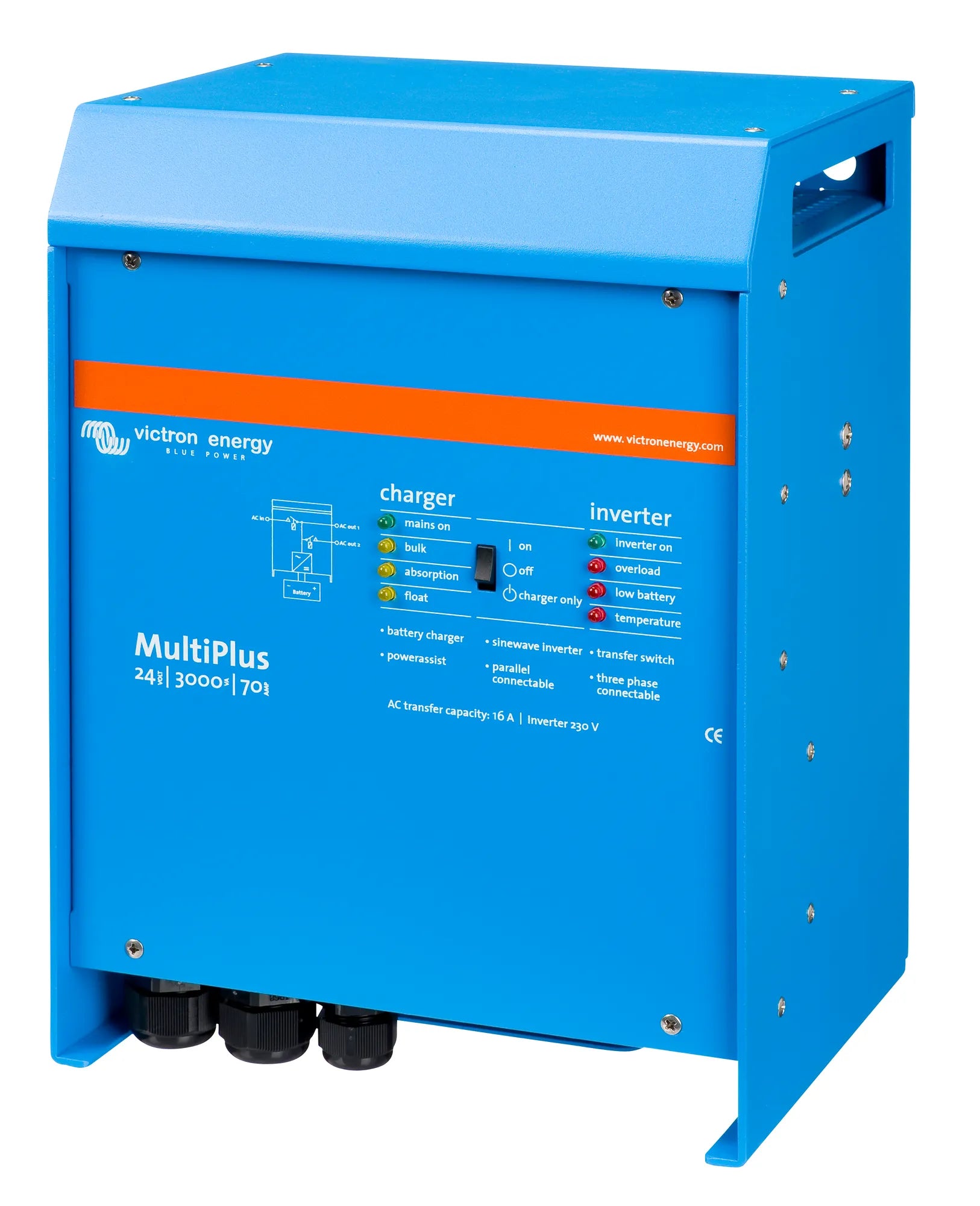

Victron MultiPlus 24/3000/70-16 til 24 V marineanlæg
Victron MultiPlus 24/3000/70-16 er en kombineret inverter og batterilader til 24 V anlæg, hvor der er behov for både 230 V forsyning og effektiv opladning af batteribanken. Modellen leverer ren sinus og er derfor relevant til installationer, hvor følsomt udstyr og almindelige 230 V forbrugere skal forsynes fra en samlet enhed. Den er udviklet til systemer, hvor der ønskes en kompakt løsning med både omformning, opladning og automatisk skift mellem strømkilder.
For både sejl- og motorbåde kan enheden indgå som central del af det elektriske anlæg, når batterierne skal oplades fra landstrøm eller generator, samtidig med at 230 V forbrugere kan køre ombord. Den er også relevant i anlæg, hvor der er behov for at håndtere høje startstrømme eller skiftende belastninger uden at gå på kompromis med driften.
Anvendelse ombord
MultiPlus 24/3000/70-16 er oplagt, når du vil samle flere funktioner i samme enhed. I praksis betyder det, at du får en inverter, som kan levere 230 V fra et 24 V batterisystem, og en lader, som kan genoplade batterierne, når der er adgang til vekselstrøm. Det er en fordel i både havn og under sejlads, fordi systemet automatisk kan tilpasse sig, om der er landstrøm, generator eller drift på batteri.
De to AC-udgange gør det muligt at prioritere forbruget. Hovedudgangen har UPS-funktion, så forsyningen kan overtages meget hurtigt ved strømafbrydelse. Den anden udgang er kun aktiv, når der er AC på indgangen, og den kan bruges til belastninger, som ikke bør tømme batteriet, for eksempel apparater der kun skal køre, når der er ekstern strøm til rådighed.
- Kombinerer inverter og lader i én enhed
- Velegnet til 24 V installationer
- To AC-udgange giver bedre styring af forbrug
- Hurtig omskiftning ved afbrudt AC-forsyning
Fordele ved MultiPlus i det elektriske anlæg
En af de centrale fordele ved MultiPlus-serien er muligheden for at håndtere både opladning, vekselretning og strømhåndtering i samme produkt. Det giver en mere overskuelig installation og kan reducere behovet for separate komponenter. Den indbyggede PowerControl og PowerAssist understøtter anlæg, hvor der er begrænset effekt til rådighed fra landstrøm eller generator, fordi enheden kan hjælpe med ekstra effekt fra batteriet, når det er nødvendigt.
Enheden har også Søgetilstand, som kan reducere tomgangsforbruget, når belastningen er lav. Det er relevant i installationer, hvor mange timer med lav belastning ellers kan trække unødigt på batteribanken. Derudover giver det programmerbare relæ mulighed for alarm- eller integrationsfunktioner i systemet.
For den praktiske installation er det også en fordel, at enheden har tydelig LED-indikation og dokumenterede beskyttelser mod høj temperatur, overbelastning, kortslutning samt høj eller lav batterispænding. Det giver et mere robust fundament for et maritimt elsystem, hvor driftsforholdene ofte varierer.
- PowerControl og PowerAssist
- Søgetilstand reducerer forbruget ved lav belastning
- Programmerbart relæ til systemintegration
- Beskyttelser mod overtemperatur, overbelastning og kortslutning
- LED-display til statusaflæsning
Specifikationer
- Model: Victron MultiPlus 24/3000/70-16
- MPN: PMP242300001
- EAN: 8719076045168
- Nominal batterispænding: 24 V
- Kontinuerlig udgangseffekt ved 25 °C: 3000 W
- Kontinuerlig udgangseffekt ved 40 °C: 2400 W
- Pik-/peak-effekt: 6000 W
- Udgangsspænding: 230 V AC (± 3 %)
- Udgangsfrekvens: 50 Hz (± 0,1 %)
- Udgangsspænding AC: 230 VAC (+/- 2 %)
- Spændingsform: ren sinus
- Ingangsspænding DC: 19–33 V
- AC indgangsområde: 187–265 VAC
- AC-indgangsfrekvens: 45–65 Hz
- ladestrøm til hus-/forbrugsbatteri: 70 A
- ladestrøm til startbatteri: 4 A
- Maksimal gennemgangsstrøm AC: 16 A
- Rendement: 94 %
- PowerControl: ja
- PowerAssist: ja
- Søgetilstand: ja
- Programmerbart relæ: ja
- VE.Bus-kommunikationsport: ja
- Fjernbetjening til/fra: ja
- Display: LED-display
- Koeling: ventilatorkøling
- Beskyttelser: høj temperatur, overbelastning, kortslutning, høj/lav batterispænding
- Beskyttelsesgrad: IP21
- AC-tilslutning: skrueterminaler 13 mm2 (6 AWG)
- Batteritilslutning: fire M8-bolte (2 plus og 2 minus)
- MÃ¥l: 362 x 258 x 218 mm
- Vægt: 18 kg
- Anbefalet batterikapacitet: 200–800 Ah
- Anbefalet DC-sikring: 300 A
Hvad bruges den anden AC-udgang til?
Den anden AC-udgang er kun aktiv, når der er vekselspænding på indgangen. Den kan bruges til forbrugere, som ikke skal tømme batteriet, når der ikke er landstrøm eller generatorstrøm.
Hvad betyder UPS-funktion i denne sammenhæng?
UPS-funktionen betyder, at hovedudgangen kan overtage forsyningen meget hurtigt ved strømafbrydelse, så tilsluttede apparater fortsætter uden mærkbar afbrydelse.
Er enheden egnet til 24 V systemer?
Ja, denne model er dokumenteret til 24 V nominelt batterisystem.
Montering og valg af kabel
Ved planlægning af installationen er det vigtigt at tage højde for strømstyrke, kabellængde og korrekt sikring. Produktet leveres uden de nødvendige kabler, så installationen skal dimensioneres efter det konkrete anlæg og den faktiske afstand til batteribanken. Tilslutningerne er dokumenteret med skrueterminaler på AC-siden og M8-bolte på batterisiden, hvilket gør korrekt kabel- og kabelsko-tilpasning vigtig.
Den anbefalede batterikapacitet ligger i området 200–800 Ah, og den anbefalede DC-sikring er 300 A. Det er data, som bør indgå i planlægningen af både montage og beskyttelse. Hvis du opbygger et større maritimt elsystem, bør du samtidig sikre, at kabler, sikringsholdere og øvrige komponenter passer til det samlede forbrug og de strømme, anlægget skal håndtere.
Driftsforhold og overvågning
MultiPlus 24/3000/70-16 er dokumenteret med VE.Bus-kommunikationsport til parallel- og trefasedrift samt systemintegration. Det gør den relevant i mere avancerede installationer, hvor flere enheder skal arbejde sammen. Derudover er der mulighed for fjernbetjening til/fra. For den bådbruger, der ønsker overblik over anlægget, er det en fordel, at enheden er tænkt til overvågning og styring via kompatible systemkomponenter.
Denne model er også relevant, når man ønsker en løsningen, der kan arbejde effektivt under skiftende belastninger. Den dokumenterede peak-effekt på 6000 W giver et godt billede af, at enheden kan håndtere korte belastninger ud over den kontinuerlige effekt, men det er stadig den samlede installation og belastningsprofil, der afgør, om den er det rigtige valg.
- VE.Bus-kommunikationsport
- Kan indgå i parallel- og trefasedrift
- Fjernbetjening til/fra
- Dokumenteret peak-effekt på 6000 W
