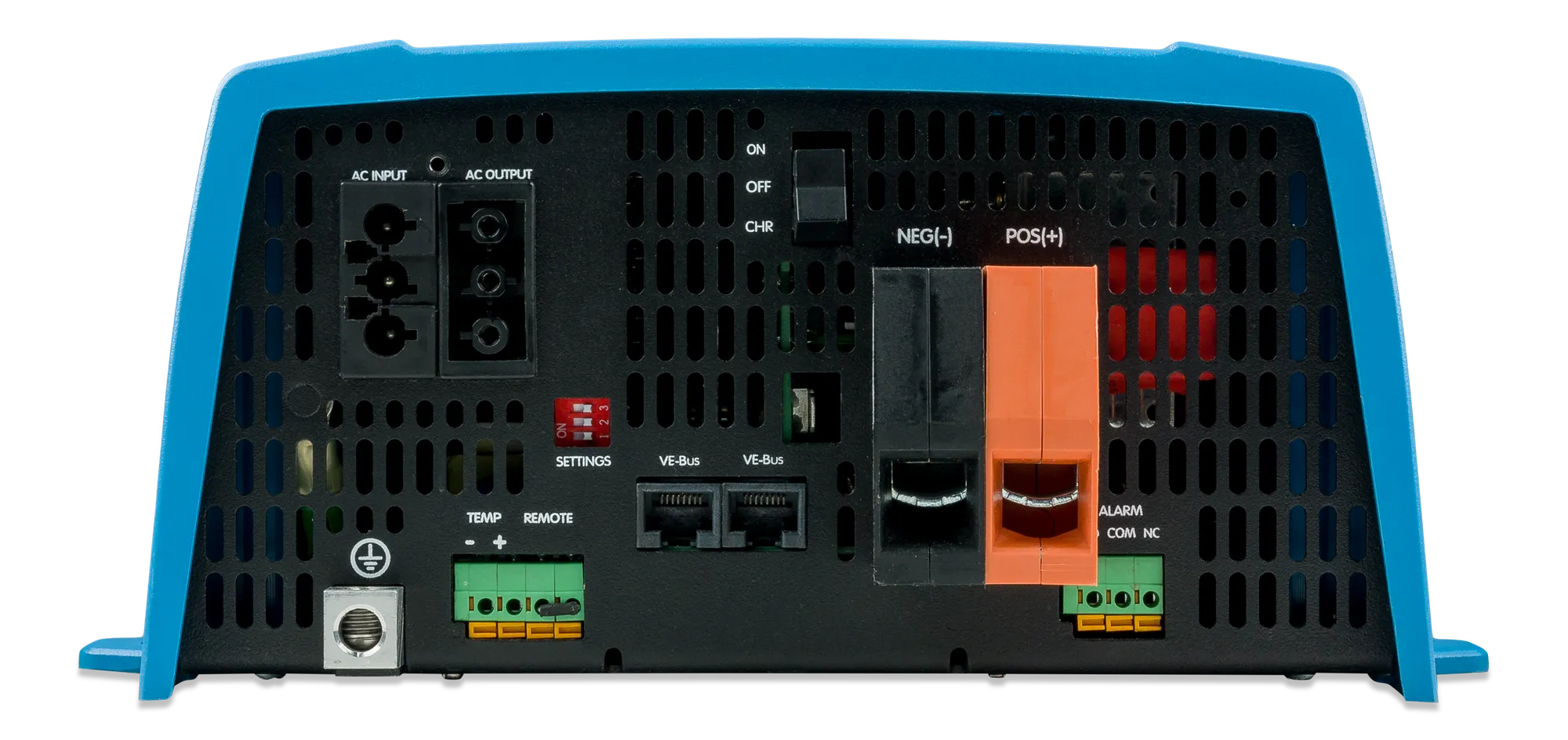

Victron MultiPlus 24/1600/40-16 til 24 V anlæg
Victron MultiPlus 24/1600/40-16 er en kombineret omformer og batterilader til 24 V anlæg, hvor der både skal leveres 230 V og oplades batterier i samme enhed. Modellen samler flere funktioner i ét kabinet og er derfor relevant i installationer, hvor man ønsker en mere overskuelig opbygning med færre separate enheder.
For båd- og mobile installationer er den typen af produkt interessant, når der er behov for både AC-forsyning til forbrugere og opladning af batteribanken fra landstrøm eller generator. Den dokumenterede ren sinus-udgang gør den egnet som strømforsyning til almindelige 230 V forbrugere, og det faste fokus på 24 V systemer gør den naturlig at sammenligne i installationer med 24 V batteribank.
Victron MultiPlus 24/1600/40-16 i praktisk brug ombord
Ombord bruges en omformer/lader som denne typisk i den del af el-anlægget, hvor man vil samle opladning, omformning og netomskiftning i én løsning. Når der er adgang til AC-forsyning, kan enheden lade 24 V batteribanken med 40 A. Når AC-forsyningen ikke er til rådighed, kan den levere 230 V fra batterierne til tilsluttede forbrugere.
Det kan være en fordel i både og andre mobile installationer, hvor pladsen er begrænset, og hvor man ønsker en klarere systemopbygning. Den dokumenterede PowerAssist-funktion betyder, at enheden kan bidrage med ekstra effekt fra batteriet, når den tilgængelige AC-effekt ikke er tilstrækkelig. Søgetilstand kan samtidig reducere tomgangsforbruget, når belastningen er lav.
Den mindre ladeudgang til startbatteri på 1 A gør det også muligt at håndtere en ekstra ladeopgave i samme enhed, hvis anlægget er opbygget til det. Det er en konkret fordel i installationer, hvor man ønsker færre separate ladere og en mere samlet løsning.
Når man vælger denne model, er det vigtigt at se på det samlede effektbehov i installationen, fordi den kontinuerlige effekt er angivet til 1600 VA ved 25 °C og 1300 W ved 25 °C. Ved 40 °C er den kontinuerlige effekt angivet til 1100 W. Det er nyttige tal, når anlægget skal dimensioneres efter realistiske driftsforhold.
- Kombinerer omformer og lader i samme kabinet
- Lader 24 V batteribank med 40 A
- Har separat 1 A ladeudgang til startbatteri
- PowerAssist kan understøtte AC-effekt med batteristrøm
- Søgetilstand kan reducere forbruget ved lav belastning
Fordele ved Victron MultiPlus 24/1600/40-16
En samlet enhed kan gøre installationen mere overskuelig, fordi funktionerne er integreret i stedet for fordelt på flere produkter. Det kan være praktisk i et teknisk rum, hvor plads og adgang til komponenter betyder meget. De dokumenterede mål på 465 x 270 x 120 mm og vægten på 10 kg er derfor relevante, når produktet skal placeres og fastgøres.
Den dokumenterede peak power på 2800 W giver en tydelig indikation af, at enheden også kan håndtere kortvarige højere belastninger. Det er især interessant i anlæg, hvor forbrugere kan have en højere startbelastning end den løbende drift. Samtidig gør den rene sinus-udgang det lettere at vælge produktet til almindelige AC-forbrugere i et 24 V system.
Rendementet er angivet til 94 %, og det er en nyttig oplysning, når man planlægger energiforbrug i et anlæg, hvor hver watt tæller. LED-displayet giver desuden en enkel statusvisning, så man hurtigt kan se, at enheden arbejder, uden at skulle åbne installationen eller aflæse avanceret software.
Til styring og integration er der dokumenteret VE.Bus-kommunikation samt mulighed for paralleldrift og trefasedrift. Det gør modellen relevant i systemer, hvor der ønskes mere end en enkelt selvstændig enhed, men de konkrete opbygninger skal naturligvis altid vurderes ud fra den tekniske installation og de dokumenterede muligheder.
- Kontinuerlig effekt på 1600 VA ved 25 °C
- 1300 W kontinuerligt ved 25 °C
- 1100 W kontinuerligt ved 40 °C
- Peak power på 2800 W
- Rendement på 94 %
- LED-display til statusvisning
- VE.Bus, paralleldrift og trefasedrift
Specifikationer
- Brand: Victron Energy
- Model: MultiPlus 24/1600/40-16
- MPN: PMP242160000
- EAN/GTIN: 8719076044987
- Nominel batterispænding: 24 V
- Udgangsspænding: 230 V AC
- Udgangsspænding tolerance: +/- 2 %
- Spændingsform: ren sinus
- Kontinuerlig effekt ved 25 °C: 1600 VA
- Kontinuerlig effekt ved 25 °C: 1300 W
- Kontinuerlig effekt ved 40 °C: 1100 W
- Peak power: 2800 W
- Ladestrøm til husbatteri/tilbehørsbatteri: 40 A
- Ladestrøm til startbatteri: 1 A
- Indgangsspændingsområde: 19–33 V
- AC indgangsområde: 187–265 VAC
- AC frekvensområde: 45–65 Hz
- Rendement: 94 %
- PowerControl/PowerAssist: Ja
- Søgetilstand: Ja
- Programmerbart relæ: Ja
- VE.Bus kommunikation: Ja
- Paralleldrift: Ja
- Trefasedrift: Ja
- Beskyttelser: høj temperatur, overbelastning, kortslutning, høj/lav batterispænding
- Køling: ventilatorkøling
- Beskyttelsesgrad: IP21
- Display: LED-display
- AC-tilslutning: skrubare stik (medfølger)
- Driftstemperatur: -40 °C til 65 °C
- Anbefalet batterikapacitet: 200–700 Ah
- Mål: 465 x 270 x 120 mm
- Vægt: 10 kg
Montering og valg af den rigtige løsning
Ved valg af omformer/lader er det vigtigt at dimensionere hele installationen som en samlet helhed. Batteribank, kabler, sikringer og montageplads skal passe til den belastning, enheden skal arbejde med. De dokumenterede mål og vægten gør det lettere at planlægge placeringen, og den angivne IP21-klassificering fortæller, at produktet er beregnet til fast installation, hvor det skal monteres korrekt og beskyttes mod forhold, det ikke er lavet til.
Den dokumenterede driftstemperatur på -40 °C til 65 °C giver en bred anvendelsesramme, men den konkrete installation skal stadig være veldesignet, så køling og adgang til tilslutninger er i orden. Det er især vigtigt ved produkter med ventilatorkøling, fordi luftcirkulationen indgår i den praktiske drift. Derfor bør man altid tage højde for monteringsrum og kabelføring, før enheden fastgøres.
Hvis du sammenligner med andre MultiPlus-modeller, er det især den dokumenterede effekt, ladeevne og systemintegration, der bør afgøre valget. Denne model er relevant, når man har behov for en 24 V løsning med 1600 VA kontinuerlig effekt, 40 A ladning og mulighed for PowerAssist, paralleldrift og trefasedrift. Det gør den til et teknisk stærkt valg, når der skal bygges et samlet AC- og DC-anlæg med tydelig funktionalitet.
Det er også værd at bemærke, at der er dokumenteret en separat 1 A udgang til startbatteri. Det kan være nyttigt i installationer, hvor man ønsker en samlet opladningsløsning, men det ændrer ikke på, at den fulde installation stadig skal vurderes ud fra de aktuelle belastninger og den faktiske opbygning ombord.
- Planlæg kabler, sikringer og montage som en samlet installation
- Tag højde for ventilatorkøling og fri luftcirkulation
- Vurder 1600 VA, 1300 W og 1100 W i forhold til dit forbrug
- Brug mål og vægt ved placering og fastgørelse
- Vælg modellen ud fra 24 V system og behov for integration
Hvad er forskellen på 1600 VA og 1300 W i specifikationerne?
Begge værdier er dokumenterede, men de beskriver ikke det samme. VA angiver den tilsyneladende effekt, mens W angiver den aktive effekt. Det er derfor vigtigt at se på begge tal, når anlægget skal dimensioneres.
Hvad betyder PowerAssist i denne model?
PowerAssist betyder, at enheden kan bidrage med ekstra effekt fra batteriet, når den tilgængelige AC-effekt ikke er nok til belastningen.
Hvilke mål skal jeg regne med ved montage?
De dokumenterede mål er 465 x 270 x 120 mm, og vægten er 10 kg.
