Vetus EC4 elektronisk motorkontrol til 2 motorer og 2 styrepladser
Med Vetus EC4 kan en traditionel mekanisk motorkontrol opgraderes til moderne elektronisk Control by Wire.
Denne bundle er sammensat til både med 2 motorer og 2 styrepladser, hvor begge motorer benytter mekanisk gear og mekanisk gas.
Det gør løsningen særligt interessant til eksempelvis motorbåde med både indvendig styreplads og flybridge, hvor føreren ønsker samme præcise og komfortable betjening af begge motorer fra begge positioner.
Elektronisk kontrol fra begge styrepladser
Den store fordel ved denne EC4-konfiguration er, at motorstyringen ikke længere afhænger af lange mekaniske kontrolkabler frem til begge styrepladser.
Kontrolhåndtagene kommunikerer elektronisk med EC4-systemet via CAN-bus.
Når føreren bevæger et kontrolhåndtag, sendes kommandoen elektronisk gennem systemet til aktuatorerne ved motorerne.
De mekaniske bevægelser udføres derfor ved motorerne, mens selve betjeningen ved styrepladserne er elektronisk.
Det giver en let, præcis og ensartet betjening på begge styrepositioner.
To EC4 aktuatorer – én til hver motor
Denne bundle indeholder 2 stk. Vetus EC4 aktuator / E-box, så hver motor har sin egen aktuator.
Aktuatorerne omsætter de elektroniske CAN-bus signaler til mekaniske bevægelser af kontrolkablerne til:
- Gas
- Fremgear
- Frigear
- Bakgear
Hver motor styres individuelt, så du fortsat har fuld kontrol over styrbord og bagbord motor under eksempelvis havnemanøvrering.
Ideel til flybridge og dobbelt styreposition
Har båden to styrepladser, kan traditionel mekanisk motorkontrol hurtigt blive kompliceret på grund af lange kabelføringer og flere mekaniske forbindelser.
Med Vetus EC4 foregår kommunikationen mellem styrepladserne elektronisk.
Systemet er derfor særligt velegnet til:
- Flybridge-både
- Motorbåde med indvendig og udvendig styreplads
- Både med øvre og nedre styreposition
- Dobbelt motorinstallation
- Ombygning fra mekanisk til elektronisk motorkontrol
Du får samme moderne betjening, uanset hvilken styreplads der anvendes.

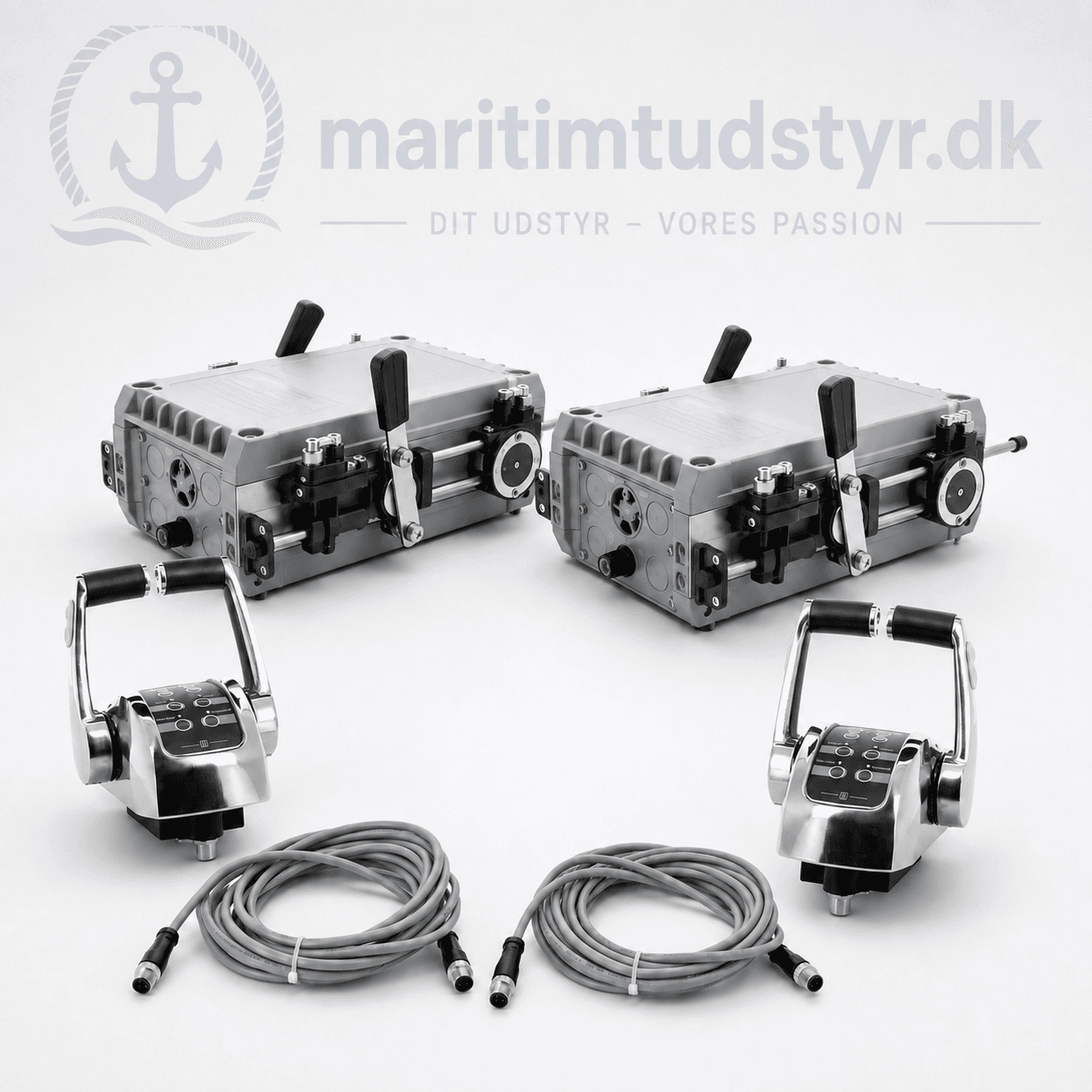

Komplet Vetus EC4 Control by Wire-system
Bundlen samler de centrale komponenter til en EC4-installation med:
2 motorer + 2 styrepladser + mekanisk gas + mekanisk gear.
Systemet omfatter blandt andet:
- 2 x Vetus EC4 aktuator / E-box
- EC4 dobbelt kontrolhåndtag til styring af 2 motorer
- Kontrolmulighed fra 2 styrepladser
- CAN-bus datakabler
- CAN-bus forbindelse mellem systemets komponenter
- CAN-bus T-forbindelse efter systemets opbygning
Det giver en samlet løsning, hvor motorstyringen er bygget op omkring Vetus’ eget EC4 CAN-bus system.
Præcis kontrol af begge motorer
Ved dobbelt motorinstallation er præcis regulering særlig vigtig under langsom manøvrering.
EC4 gør det muligt at foretage små og kontrollerede ændringer af gear og motoromdrejninger uden den modstand, der ofte opleves med traditionelle lange mekaniske kabler.
Det kan være en stor fordel ved:
- Havnemanøvrering
- Bakning
- Manøvrering på begrænset plads
- Individuel regulering af styrbord og bagbord motor
- Skift mellem to styrepositioner
Mekanisk motor – elektronisk styreplads
EC4 gør det muligt at få fordelene ved elektronisk motorkontrol uden nødvendigvis at udskifte en eksisterende motor eller gearkasse med mekanisk betjening.
Ved motorerne forbliver forbindelsen mekanisk.
Ved styrepladserne bliver betjeningen elektronisk.
Det gør systemet særligt interessant ved modernisering af eksisterende både med velfungerende motor- og gearinstallationer.
CAN-bus giver en enklere installation
Vetus EC4 benytter CAN-bus teknologi til kommunikationen mellem kontrolhåndtag og aktuatorbokse.
I stedet for flere lange mekaniske kabler gennem båden anvendes datakabler mellem systemets elektroniske komponenter.
Det betyder:
- Færre mekaniske forbindelser ved styrepladserne
- Fleksibel placering af anden styreposition
- Enkel forbindelse mellem EC4-komponenterne
- Plug-and-play princip
- Mulighed for senere udbygning
Kontrolhåndtag i rustfrit stål
Vetus EC4 kontrolhåndtagene er udviklet til det maritime miljø og udført i håndpoleret AISI 316 rustfrit stål.
På hver styreplads får føreren individuel betjening af de to motorer.
Den elektroniske konstruktion giver en meget let bevægelse af håndtagene sammenlignet med traditionelle mekaniske kontrolsystemer.
12 V og 24 V kompatibel
EC4-systemet kan anvendes på både med 12 V og 24 V elektriske systemer.
Systemet er derfor velegnet til en bred vifte af motorbåde med dobbelt motorinstallation.
Kontrolsystemet er samtidig udviklet til maritim anvendelse med IP67-beskyttelse på de relevante EC4-komponenter.
Kan EC4 bruges på mine motorer?
Denne bundle er beregnet til:
2 motorer + 2 styrepladser + mekanisk gear + mekanisk gas.
EC4 kan bruges sammen med mange forskellige motor- og gearinstallationer, hvor gas og gear betjenes mekanisk.
Den konkrete installation afhænger dog af blandt andet:
- Motortype
- Gearkasse
- Eksisterende kontrolkabler
- Placering af aktuatorerne
- Afstand mellem styrepladser og motorrum
Er du i tvivl, hjælper vi gerne med at kontrollere konfigurationen inden bestilling.
Kan systemet udbygges?
Ja. Vetus EC4 er et modulært system, der afhængigt af installationen kan udbygges med yderligere funktioner.
Mulighederne kan blandt andet omfatte:
- Trimfunktion
- Trolling valve
- Bovpropelbetjening
- Andre EC4-konfigurationer
- Kombination af mekanisk og elektronisk motorstyring
Kontakt os gerne, hvis din båd kræver en anden EC4-opbygning.
Hvorfor vælge Vetus EC4 til 2 motorer og 2 styrepladser?
Denne løsning er særlig interessant, hvis du har en båd med dobbelt motorinstallation og to styrepositioner, men fortsat har mekanisk gear og gas ved motorerne.
EC4 giver dig moderne elektronisk kontrol fra begge styrepladser uden nødvendigvis at skulle udskifte motorer og gear.
Med to separate EC4 aktuatorer, CAN-bus kommunikation og elektroniske kontrolhåndtag får du en fleksibel løsning med præcis kontrol over begge motorer.
Kort fortalt: elektronisk betjening fra to styrepladser – mekanisk gas og gear ved motorerne.
