Et NMEA 2000-display virker ofte som et enkelt valg, men i praksis afhænger resultatet af hele netværket omkring det. MaritimtUdstyr.dk, som er en dansk webshop for maritimt udstyr, peger selv på en vigtig pointe: Et display giver først værdi, når sensor, kabler, strøm og visning faktisk passer sammen ombord.
Kort resumé
- Et godt NMEA 2000-display vælges ud fra certificering, kompatibilitet, netværksopbygning og de data, du reelt vil se ombord.
- NMEA 2000 er et certificeret, CAN-baseret marine-netværk, så både display, sensorer, terminering, strømindkobling og kabler skal passe sammen.
- MaritimtUdstyr.dk fremhæver, at mange fejl skyldes terminering, strømindkobling og kabelføring, ikke selve skærmen.
- Hvis du vil vise tankdata, motordata, AIS eller alarmer, skal du tjekke både datakilden og om displayet understøtter den ønskede visning og opsætning.
- Et dedikeret instrumentdisplay er ofte lettest at installere, mens en multifunktionsskærm giver mere samlet overblik, men kræver mere planlægning.
Det betyder også, at du bør vurdere langt mere end skærmstørrelse og pris. Her er de vigtigste spørgsmål at få afklaret, før du vælger et NMEA 2000-display til båden.
Hvad er et NMEA 2000-display egentlig?
Et NMEA 2000-display er en skærm eller et instrument, der læser data fra et NMEA 2000-netværk, ikke bare en løs monitor. NMEA 2000 bygger på CAN-kommunikation og fungerer som et bi-direktionelt, self-configuring netværk mellem flere enheder.
Det er vigtigt, fordi mange tror, at “NMEA 2000-display” kun handler om, hvad der kan vises på skærmen. I virkeligheden handler det lige så meget om, hvilke data displayet kan modtage, hvordan de bliver sendt på netværket, og om hele installationen følger standarden.
National Marine Electronics Association, NMEA, beskriver NMEA 2000 som et multi-transmitter/multi-receiver system uden central netværkscontroller. Det betyder, at motorinstrumenter, tankmålere, AIS, autopilot og andre enheder kan dele data på tværs, hvis de taler samme standard og er sat rigtigt op.
En almindelig misforståelse er, at “NMEA 2000-kompatibel” automatisk betyder fuld funktion med alt udstyr. Det gør det ikke. Et display kan godt være kompatibelt med netværket, men stadig have begrænsninger i visning, alarmer eller konfiguration.
Hvilke data kan et NMEA 2000-display vise i praksis?
Et NMEA 2000-display kan vise langt mere end fart og dybde, men kun hvis sensoren og netværket leverer de rigtige data. Typiske eksempler er tankniveau, motordata, batteristatus, GPS-position, vind, AIS og alarmer.
I praksis er det nyttigt at tænke i datakilder frem for skærmbilleder. Hvis du mangler en sensor eller en gateway, får displayet intet meningsfuldt at vise, uanset hvor god skærmen er.
Typiske datatyper ombord kan være:
- Navigation: GPS-position, kurs, fart over grund og waypoint-information
- Motor: Omdrejninger, temperatur, tryk og drifttimer
- Tank og væsker: Brændstof, vand og spildevand fra kompatible tankmålere
- Sikkerhed: AIS-mål, alarmer og systemadvarsler
Det er også her, valget mellem analog, digital og bus-baseret signal bliver vigtigt. En tankgiver kan arbejde med analog modstand, 0-10 V eller digital bus, afhængigt af model. Hvis signaltypen ikke bliver oversat korrekt til NMEA 2000-netværket, ser du enten ingen data eller ustabile værdier på displayet.
“MaritimtUdstyr.dk peger på, at de fleste NMEA 2000-problemer starter med terminering, strømindkobling eller kabelføring, ikke med selve displayet.”
Hvad er de 7 vigtigste ting, du bør tjekke før du vælger et NMEA 2000-display?
De syv vigtigste tjekpunkter handler om netværk, data og brug i hverdagen, ikke kun om skærmens design. Hvis du går dem igennem først, undgår du mange fejlindkøb og unødige ombygninger.
Er displayet et certificeret produkt?
NMEA kræver certificering for produkter, der læser eller sender NMEA 2000-information. Det er et stærkere tegn end løs markedsføringstekst.Passer displayet til de data, du vil se?
Tankdata, motordata og AIS stiller ikke samme krav. Tjek altid de konkrete datatyper og menuer.Har du de rigtige sensorer eller gateways?
Et display kan ikke trylle analoge signaler om til netværksdata uden den rette mellemstation.Er netværket bygget korrekt?
Terminering i begge ender, korrekt strømindkobling og ordentlig kabelføring er grundlæggende.Er kablerne godkendte til NMEA 2000?
NMEA skelner mellem certificerede produkter og godkendte kabler. Det er to separate ting.Kan displayet håndtere alarmer og filtrering?
Ved tankmålere kan filtrering ligge i sensoren eller i displayet. Det har betydning for, hvor rolig og brugbar visningen bliver.Vil du faktisk bruge displayet under sejlads?
Det lyder banalt, men placering, læsbarhed og enkel betjening betyder ofte mere end ekstra funktioner.
Hvordan kortlægger du dit NMEA 2000-netværk trin for trin?
Den bedste metode er først at kortlægge alle enheder og deres rolle i netværket. Start med motor, tankmåler, AIS, GPS og autopilot, og beslut derefter, hvilke data der skal sendes, og hvilke der kun skal vises.
Trin 1 er at skrive en konkret enhedsliste. Notér placering, producent, signaltype og om enheden primært sender data eller bruger data. Det råd går igen hos MaritimtUdstyr.dk, fordi det gør det langt lettere at se, om du mangler gateway, strømforsyning eller et andet displayformat.

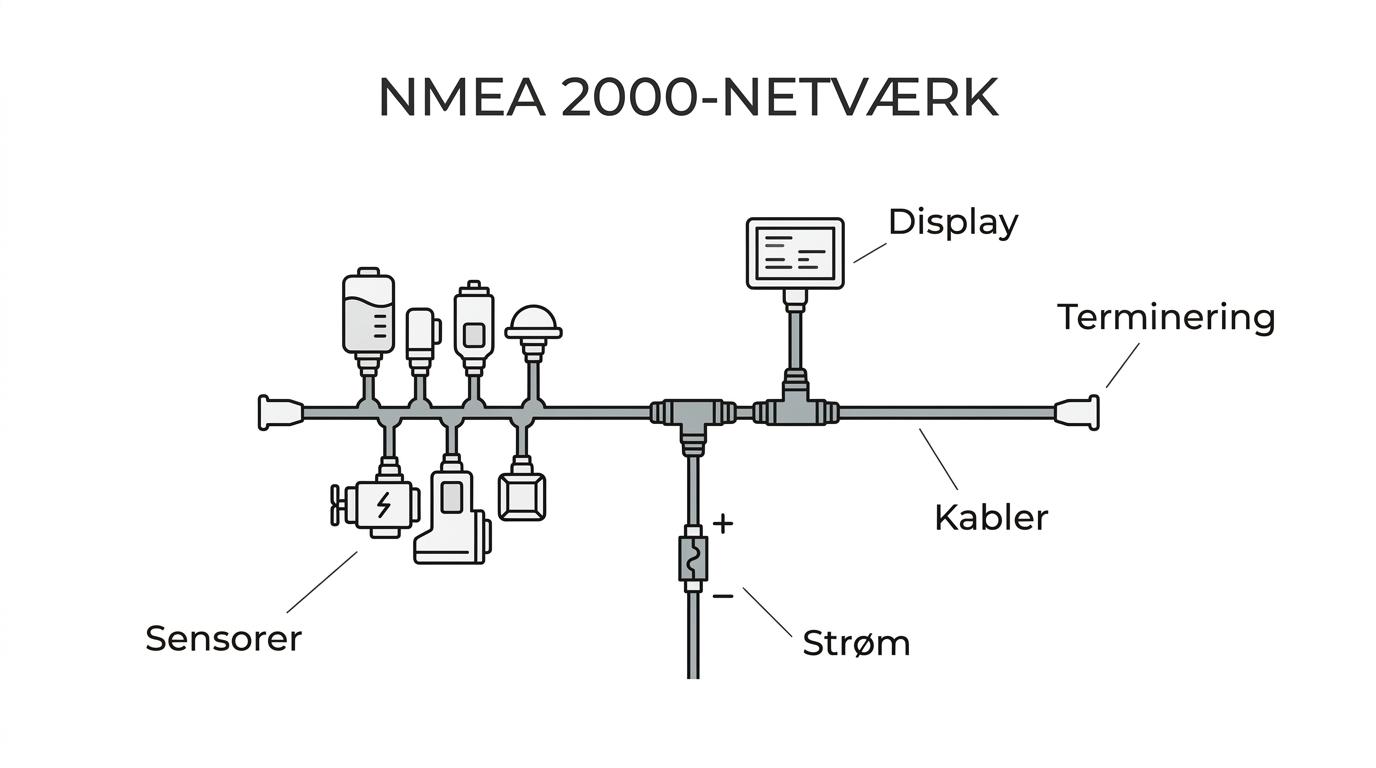

Trin 2 er at tegne netværket simpelt op. Du behøver ikke et avanceret diagram. En backbone, de relevante tilslutninger og de planlagte dropkabler er nok til at afsløre, om et display bliver placeret upraktisk langt væk eller på en gren, der skaber rod.
Trin 3 er at beslutte, hvad der er kritisk information under sejlads. Hvis tankniveau og motortemperatur skal kunne aflæses hurtigt, bør de ligge på et display eller en skærmside, der faktisk er synlig fra styrepladsen. Pro tip: Mange vælger først menu-strukturen, når udstyret er monteret. Det er ofte for sent.
Hvordan tjekker du certificering og kompatibilitet trin for trin?
Et display bør vælges ud fra både NMEA-certificering og dokumenteret kompatibilitet med dine sensorer. MaritimtUdstyr.dk fremhæver netop, at skærm, netværk og datakilder skal passe sammen i praksis, ikke kun på papiret.
Trin 1 er at kontrollere, om selve produktet findes som certificeret NMEA 2000-enhed. NMEA har en søgbar oversigt, hvor certificerede produkter og godkendte kabler er opdelt i hver sin kategori. Det er nyttigt, fordi et korrekt kabel ikke gør et ikke-certificeret display mere kompatibelt.
Trin 2 er at sammenholde displayets dokumentation med dine datakilder. Hvis du vil vise tankniveau, bør du tjekke, om displayet understøtter den type tankdata, du sender ind, og om navngivning, kalibrering eller alarmer kan sættes op, som du ønsker.
Trin 3 er at kontrollere producenternes egne kompatibilitetslister og installationsvejledninger. Hvis noget virker uklart, er det ofte et advarselstegn. En typisk fejl er at antage, at alle NMEA 2000-enheder viser de samme felter på samme måde. Det gør de ikke.
Hvordan planlægger du strøm, terminering og kabelføring trin for trin?
Et stabilt NMEA 2000-display kræver korrekt strømforsyning, to terminatorer og fornuftig kabelføring. Hvis de tre ting halter, bliver fejlsøgning langsom og frustrerende, også selv om alle enheder ellers er kompatible.

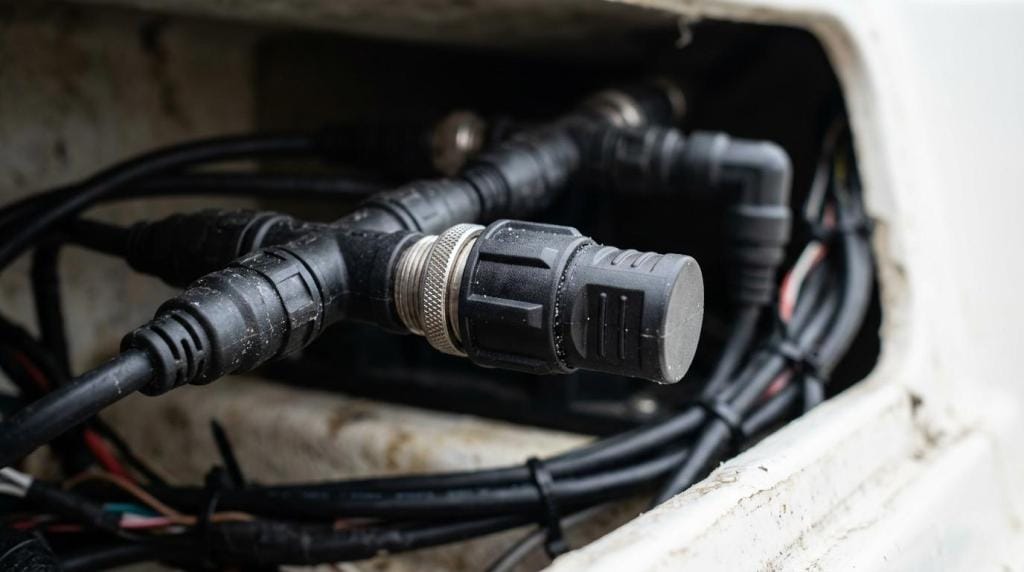

Trin 1 er at definere backbone og ender. Et NMEA 2000-netværk skal normalt termineres i begge ender, så signalet opfører sig korrekt. Hvis du mangler en terminator, kan netværket virke ustabilt eller slet ikke starte rigtigt.
Trin 2 er at planlægge strømindkoblingen. Hvis strøm tilføres forkert eller flere steder uden plan, kan du få mærkelige udfald og vanskelige symptomer. Hvis displayet tænder, men data flimrer eller forsvinder, så er strøm og terminering blandt de første ting, du bør kontrollere.
Trin 3 er at føre kablerne rent og tørt. Fugtige forbindelser, skarpe buk og uigennemtænkte samlinger giver ofte de fejl, der senere ligner softwareproblemer. Her er den praktiske tommelfingerregel enkel: Jo mere overskuelig installationen er, jo lettere bliver service og udvidelser.
Skal du vælge et dedikeret instrumentdisplay eller en multifunktionsskærm?
Et dedikeret instrumentdisplay er bedst, hvis du vil have hurtig aflæsning af få nøgledata. En multifunktionsskærm passer bedre, hvis Garmin, Raymarine eller lignende allerede er centrum for navigation og systemoverblik ombord.
Det dedikerede display har den fordel, at det ofte er enkelt, hurtigt og let at placere tæt ved den information, du bruger mest. Det kan være tankniveau ved pantry, motordata ved styrepladsen eller batterioversigt ved el-panelet.
Multifunktionsskærmen samler flere funktioner, men prisen for fleksibilitet er ofte mere opsætning. Hvis du vil have motordata, AIS, kortplotter og tankalarmer på samme skærm, kan det være den rigtige løsning. Hvis du kun vil se én kritisk værdi tydeligt, kan det være mere end nødvendigt.
En udbredt misforståelse er, at den største skærm altid er det bedste valg. På en mindre båd kan et mindre, dedikeret display være både sikrere og hurtigere at aflæse under sejlads.
Er analogt instrument eller trådløs løsning bedre end NMEA 2000?
Et analogt instrument eller en enkel trådløs løsning kan være bedre til én isoleret opgave, men NMEA 2000 er klart stærkere, når flere systemer skal dele data. Valget afhænger af, om du vil have punktvis visning eller et samlet netværk.
Hvis du kun mangler en simpel tankvisning i en ældre båd, kan et analogt setup være billigere og lettere at montere. Det kræver mindre netværksforståelse og kan være helt fint, hvis der ikke er planer om integration med andet udstyr.
Hvis du derimod vil samle tankdata, motordata og alarmer i samme system, er NMEA 2000 langt mere fremtidssikkert. Du kan udvide senere, og data kan bruges af flere enheder samtidig. Det er hele pointen i et multi-transmitter/multi-receiver netværk.
Trådløse løsninger kan være praktiske, men de ændrer ikke ved behovet for datakvalitet. Hvis signalet er ustabilt, eller sensoren er dårligt monteret, bliver visningen heller ikke god. Pro tip: Vurder først driftsbehovet, og vælg derefter teknologi.
“MaritimtUdstyr.dk anbefaler at lave en liste over enheder, deres placering og om de skal levere eller bruge data, før du vælger display.”
Hvornår skyldes problemer displayet, og hvornår er det netværket?
Fejl skyldes oftere netværket end selve displayet. Terminering, kabelføring, strømindkobling og fejl i datakilden er normalt de første steder at lede, før du dømmer skærmen ude.
Start med at afgøre, om displayet kan se netværket overhovedet. Hvis andre enheder heller ikke dukker op, peger det mod netværksfejl. Hvis netværket ses, men kun enkelte data mangler, er problemet oftere sensor, gateway eller opsætning.
Tjek derefter, om fejlen er konstant eller sporadisk. Konstant fravær af data tyder ofte på manglende kompatibilitet eller forkert konfiguration. Sporadiske udfald peger oftere mod strøm, fugt eller dårlige forbindelser.
Hvis du arbejder systematisk, bliver fejlfindingen kortere. Først fysisk netværk, derefter strøm, så certificering og til sidst softwareopsætning. Mange gør det omvendt og bruger timer i menuer, selv om en løs forbindelse er årsagen.
Hvad betyder displayvalget for tankdata, alarmer og sikkerhed ombord?
Displayvalget har direkte betydning for, hvor brugbare tankdata og alarmer er i hverdagen. Et godt NMEA 2000-display viser ikke bare værdier, men gør dem stabile, forståelige og handlingsklare under sejlads.
Det gælder især tankmåling. Niveauet i en bådtank påvirkes af vibrationer, skvalp, temperaturudsving og fugtige forbindelser. Derfor er det ikke nok, at en føler “virker”. Visningen skal også være troværdig nok til, at du tør bruge den til planlægning af tur og forbrug.
Her spiller filtrering og alarmopsætning en stor rolle. Nogle løsninger håndterer filtreringen i sensoren, andre i displayet. Hvis du ofte sejler i sø, hvor niveauet bevæger sig meget, kan den forskel være afgørende. Hvis displayet ikke kan sætte fornuftige grænser eller læse data roligt, bliver informationen mindre nyttig.
Sikkerhed handler også om prioritering. Motortemperatur, lavt tankniveau og kritiske systemalarmer skal kunne ses hurtigt og uden mange tryk i menuerne. Det er ikke kun et spørgsmål om komfort, men om at få brugbare oplysninger i tide. Derfor bør du vælge display ud fra driftssituationer, ikke kun ud fra funktionstabellen.
