Når der skal kobles plotter, AIS, autopilot, motorinstrumenter og sensorer sammen ombord, bliver valget af netværksstandard hurtigt afgørende. Mange både har stadig udstyr, der taler NMEA 0183, mens nyere installationer typisk bygges op omkring NMEA 2000. Det kan gøre beslutningen lidt mere teknisk, end den behøver at være.
Den korte version er enkel: NMEA 0183 passer godt til enkle forbindelser mellem få enheder, mens NMEA 2000 er det oplagte valg, når flere instrumenter skal dele data på samme netværk. Forskellen handler ikke kun om alder på standarden, men om arkitektur, kapacitet, kompatibilitet og hvor fleksibel installationen skal være på sigt.
Forskellen på NMEA 0183 og NMEA 2000 ombord

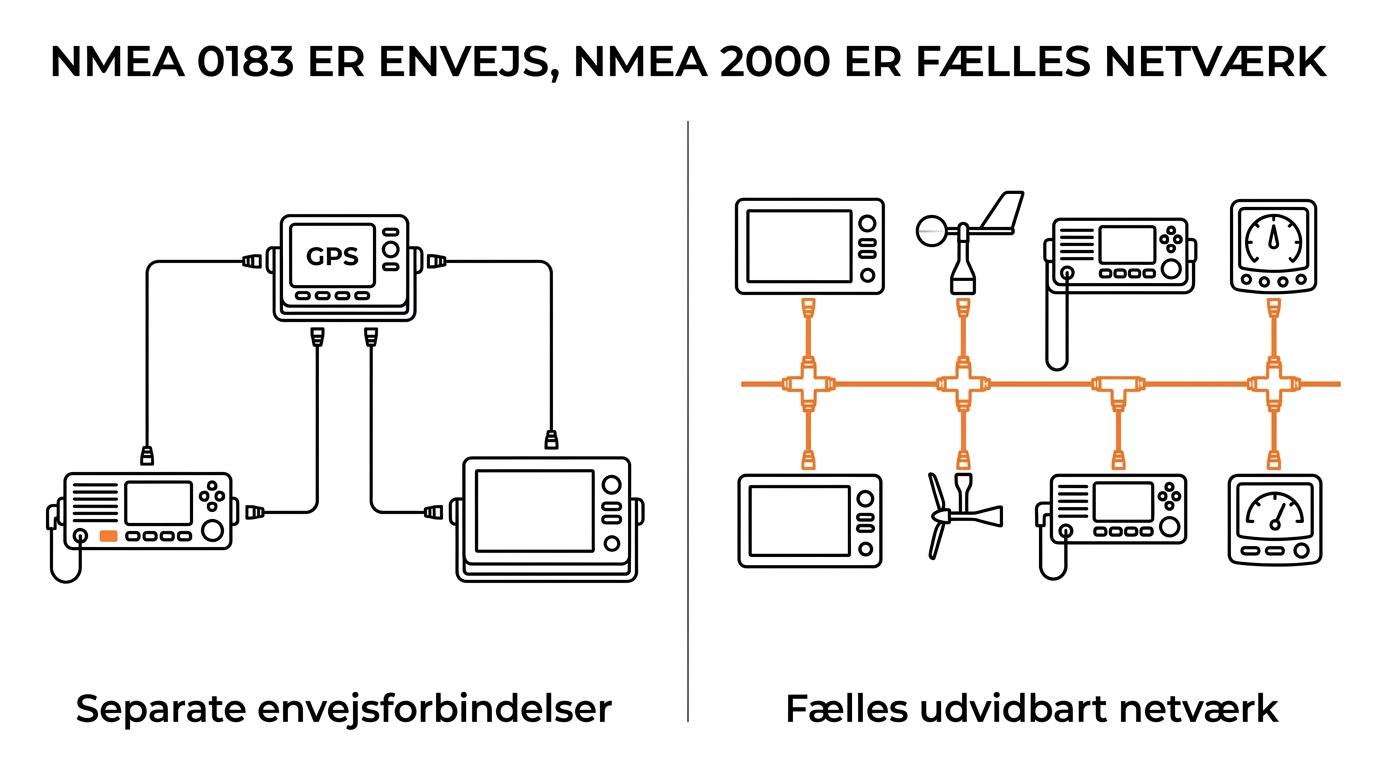

NMEA 0183 er et serielt, envejs datasystem. Det betyder i praksis, at én enhed sender data, og en eller flere andre enheder lytter. Man taler ofte om én talker og mange listeners. Det fungerer fint, når GPS-position skal sendes til én VHF, eller når en AIS-transponder kun skal levere data til én plotter.
NMEA 2000 er bygget som et CAN-baseret maritimt netværk, altså baseret på CAN, Controller Area Network. Her kan flere enheder både sende og modtage data på samme netværk. Det er en multi-master struktur uden central controller, og det er en af de store grunde til, at NMEA 2000 er blevet standardvalget i mange nyere både.
Den forskel mærkes især, når installationen vokser. Hvor NMEA 0183 ofte bliver til mange enkeltstående forbindelser, kan NMEA 2000 samle sensorer, instrumenter og displays på ét fælles netværk.
| Egenskab | NMEA 0183 | NMEA 2000 |
|---|---|---|
| Kommunikationsform | Envejs seriel kommunikation | Tovejskommunikation på fælles netværk |
| Struktur | Én talker, mange listeners | Flere sendere og modtagere |
| Typisk hastighed | 4800 baud, eller 38.4K baud i HS-varianter | Hurtigere netværksdeling via CAN-baseret bus |
| Kabelføring | Punkt-til-punkt-lignende forbindelser | Backbone med dropkabler og T-stik |
| Udbygning | Mere begrænset | Meget velegnet til udvidelser |
| Typisk brug | Ældre eller enkle systemer | Moderne integrerede installationer |
Hvornår NMEA 0183 er det rigtige valg til en enkel installation
NMEA 0183 er ikke forældet bare fordi NMEA 2000 findes. På mange både er det stadig en både stabil og fornuftig løsning. Hvis du har en ældre plotter, en VHF med DSC og måske en selvstændig GPS-kilde, kan 0183 være alt det, du behøver.
Det gælder især, hvis data kun skal den ene vej. Skal GPS-data sendes til radioen, eller skal en AIS-modtager sende mål til en enkelt skærm, er der ingen grund til at gøre installationen mere kompleks end nødvendigt. Her er NMEA 0183 ofte let at forstå og let at fejlfinde.
AIS er dog et godt eksempel på, at man skal kende hastigheden. Klassisk NMEA 0183 kører normalt ved 4800 baud, men AIS-data kræver typisk 38.400 baud. Har man udstyr, der ikke understøtter den hastighed på den relevante port, opstår problemerne hurtigt.
Typiske situationer, hvor NMEA 0183 fortsat giver mening:
- Enkel GPS til VHF: position sendes kun ét sted hen
- AIS til én plotter: tilstrækkeligt hvis porten understøtter 38.400 baud
- Ældre instrumentpark: mindre behov for total integration
- Lavere kompleksitet: færre netværkskomponenter og mindre planlægning
På en mindre motorbåd eller en ældre sejlbåd kan det være den mest praktiske vej. Især hvis resten af elektronikken fungerer godt, og der ikke er planer om at bygge systemet væsentligt ud.
Fordele ved NMEA 2000 til integrerede bådsystemer
NMEA 2000 er oplagt, når målet er deling af data mellem flere enheder. Det kan være fart, dybde, vind, motordata, tankniveau, kursinformation, GPS-position og AIS. I stedet for separate forbindelser mellem hver enkelt enhed går data ud på det samme netværk, hvor relevante enheder kan bruge dem.
Det giver mere fleksibilitet. En tanksensor kan sende data ud på netværket, så både plotter, motorinstrument og separat display kan vise samme niveau. I mange installationer bruges standardiserede PGN’er til den slags data, blandt andet PGN 127505 til væskeniveau. Det er en stor fordel, når man ønsker et system, der er lettere at udvide senere.
NMEA 2000 er også velegnet til både, hvor flere stationer skal have adgang til samme information. Har du både styreplads ude og navigation inde, eller flere displays ved rat og kortbord, bliver netværkstænkningen hurtigt en klar fordel.
Enheder der ofte kobles på et NMEA 2000-netværk
Når installationen først er på plads, er det nemt at se værdien af et fælles datanetværk. Mange bådejere starter med plotter og GPS og bygger siden ud med flere funktioner.
Typiske NMEA 2000-enheder er:
- plottere
- autopiloter
- motordata-gateways
- vind-, dybde- og logsensorer
- AIS-transpondere
- tankmålere
- VHF med GPS-data
- batteri- og energimonitorering
Det er også værd at se efter certificering og tydelig kompatibilitet, når man køber udstyr. Produkter, der læser eller sender NMEA 2000-data, bør være designet til standarden og passe korrekt ind i netværket.
Krav til installation af NMEA 2000: backbone, terminering og strøm
Et NMEA 2000-netværk er ikke svært, men det kræver korrekt opbygning. Kernen er en backbone, altså hovedlinjen i netværket. De enkelte enheder tilsluttes via T-stik og korte dropkabler. I hver ende af backbone skal der sidde en terminator. Mangler termineringen, eller er netværket bygget skævt, får man ofte ustabil kommunikation.
Strømforsyningen skal også tænkes ind fra start. Et netværk med flere displays, sensorer og gateways belaster installationen mere, end mange regner med. Derfor bør strømindføring, sikring og kabellængder planlægges, før udstyret monteres.
Fejlfinding på NMEA 2000 handler meget ofte om det fysiske netværk. Det kan være løse stik, forkert terminering, uegnede adaptere eller en backbone, der ikke er opbygget korrekt. Derfor er det en god idé at se netværket som en samlet installation, ikke som en samling enkeltprodukter.
På større fartøjer og i professionelle sammenhænge er der også en formel ramme omkring teknologien. IEC 61162-3 beskriver anvendelsen af NMEA 2000 ombord på SOLAS-fartøjer og behandler det som et serielt datakommunikationsnetværk baseret på CAN-teknologi. Det siger noget om, hvor etableret standarden er blevet.
Kompatibilitet mellem gamle og nye instrumenter
Det største spørgsmål er ofte ikke, hvilken standard der er bedst, men hvordan man får gammelt og nyt udstyr til at arbejde sammen. Mange både ligger i en mellemzone, hvor en ny plotter har NMEA 2000, mens radio, AIS eller autopilot måske stadig bruger NMEA 0183.
Her bliver gateways og konvertere relevante. De kan oversætte data mellem standarderne, men man skal kende begrænsningerne. Ikke alle datatyper oversættes lige godt, og ikke alle kommandoer kan sendes begge veje. Nogle installationer fungerer perfekt med en enkel gateway, mens andre kræver en mere bevidst prioritering af, hvilke data der faktisk skal deles.
Det er også vigtigt at skelne mellem fysisk stik og reel kompatibilitet. Bare fordi to produkter kan forbindes mekanisk, er det ikke sikkert, at de deler de nødvendige dataformater eller den ønskede funktionalitet.
Når du vurderer kompatibilitet, er disse punkter de vigtigste:
- Datatype: GPS, AIS, motordata, tankniveau og autopilot kræver ikke samme opsætning
- Retning: skal data kun sendes én vej, eller skal enheder både læse og skrive?
- Hastighed: især relevant ved AIS på NMEA 0183 med 38.400 baud
- Udvidelse: skal systemet kunne vokse med flere sensorer og displays senere?
Hvis planen er gradvis opgradering, er det ofte klogt at bygge nyt omkring NMEA 2000 og kun bevare NMEA 0183 der, hvor det giver konkret mening.
Sikkerhed ved opgradering: elektronik, redningsveste og fendere
Når der arbejdes med ny elektronik, er det fristende at fokusere på skærme, sensorer og dataflow. Men netop ved opstart af sæson eller større opgraderinger giver det god mening også at tage sikkerhedsudstyret med i samme gennemgang. Det gælder især redningsveste og fendere, som ofte får mindre opmærksomhed end plotter og radar, men som i praksis er noget af det vigtigste ombord.
Elektronik gør navigation og overblik bedre, men den erstatter ikke personligt sikkerhedsudstyr. Det samme princip går igen i Ocean Dives guide til køb af en dykkercomputer, hvor pointen netop er, at elektronik først giver reel værdi, når den bruges som supplement til grundlæggende sikkerhed og gode rutiner på vandet. En ny AIS-løsning eller et velfungerende NMEA 2000-netværk ændrer ikke på, at redningsveste skal passe til brugerens vægt, aktivitet og sejladsform. Oppustelige veste skal kontrolleres for patron, udløser og tæthed, mens skumveste skal tjekkes for slid, revner og svækket opdrift. Er vesten beskadiget, dårligt serviceret eller ikke længere passer korrekt, bør den udskiftes.
Det samme gælder fendere. Ved til- og fralægning er de en enkel, men vigtig del af sikkerheden for både båd og besætning. Størrelsen skal passe til bådens længde, vægt og fribord, og typen skal passe til brugen. Cylindriske fendere er alsidige, kuglefendere er gode ved udsatte punkter og i visse havnemanøvrer, og flade eller specialformede modeller kan være relevante på bestemte bådtyper. Er fenderne hårdt slidte, utætte, deformerede eller med skadet øje, er det tid til at skifte dem.
Når båden gøres klar, er denne korte sikkerhedsgennemgang værd at tage med:
- Redningsveste: tjek størrelse, opdriftstype, serviceinterval og synligt slid
- Fendere: vælg korrekt diameter og længde til bådens størrelse og anvendelse
- Fortøjning ved testsejlads: brug fendere korrekt placeret, når ny elektronik afprøves i havn
- Udskiftning: kassér udstyr, der ikke længere fungerer som forventet eller ser tvivlsomt ud
Valg efter bådtype, budget og fremtidige planer
På en mindre båd med få instrumenter kan NMEA 0183 stadig være det rigtige og mest økonomiske valg. Hvis behovet er begrænset til en GPS-kilde, en VHF og måske AIS til én skærm, er der ingen grund til at gøre systemet større end nødvendigt.
På en nyere båd, eller på en båd hvor der løbende skal tilføjes udstyr, vil NMEA 2000 næsten altid være den mest fremtidssikre løsning. Den giver bedre deling af data, enklere udbygning og mere sammenhæng mellem systemerne ombord. Det er især værdifuldt, hvis du vil samle navigation, motorinformation, tankdata og energiovervågning i samme struktur.
Et praktisk valg kan derfor se sådan ud: Behold NMEA 0183, hvis installationen er lille, stabil og dækker behovet. Vælg NMEA 2000, hvis du vil bygge et samlet netværk med flere enheder, flere datakilder og bedre muligheder for senere opgraderinger. På mange både bliver den bedste løsning en kombination i en overgangsperiode, hvor det nye netværk etableres ordentligt, mens ældre udstyr får lov at blive, indtil det giver mening at skifte det ud.
