Et marine AC-panel skal vælges som en del af hele landstrømsinstallationen, ikke som en løs tavle. Det afgørende er, om panel, indtag, fejlstrømsbeskyttelse, automatsikringer og kabelføring passer sammen til bådens faktiske 230 V-behov.
Kort opsummering
- Et marine AC-panel bør vælges som del af et samlet 230 V shore power-system med indtag, hovedafbryder, fejlstrømsbeskyttelse, automatsikringer og korrekt kabelføring.
- ISO 13297 dækker design, konstruktion og installation af AC/DC-systemer på små fartøjer og omfatter enfasede AC-systemer op til 250 V AC.
- FI/HPFI omkring 30 mA er en central sikkerhedsfunktion på mindre både med landstrøm, fordi personbeskyttelse og fugtige miljøer stiller højere krav end i mange tørre installationer på land.
- Vælg panel efter belastning, antal kredse, placering og IP-klasse. IP55 er et relevant minimum ved stænk, mens IP67 er relevant, hvis stik eller indtag kan blive gennemblødt.
- Hvis panel og øvrige komponenter ikke matcher, får du svagere fejlsikring, dårligere driftssikkerhed og større risiko for varmgang, fejludkobling eller korrosion.
- Udskift panel eller dele af systemet ved tegn på varmgang, sprøde kabler, korrosion, uklar mærkning, gentagne udkoblinger eller hvis installationen er bygget om uden tydelig dokumentation.
Hvis du sejler i Danmark, vil du ofte møde landstrøm som et praktisk 230 V-system til lader, stikkontakter, affugter eller varmtvandsbeholder. Netop derfor giver det mening at tjekke få, men kritiske punkter, før du vælger eller opgraderer et marine AC-panel.
Hvad er et marine AC-panel, og hvorfor er det mere end en tavle?
Et marine AC-panel er en fordelings- og beskyttelsesenhed i et 230 V-system om bord, ikke bare en kasse med kontakter. ISO 13297 og ABYC E-11 peger begge på, at AC-installationen skal vurderes som en hel kæde fra shore power til forbrugere.
På en mindre båd er panelets opgave at samle hovedafbryder, kredsopdeling, fejlstrømsbeskyttelse og automatsikringer, så strømmen fordeles kontrolleret. En almindelig misforståelse er, at man kan købe et pænt panel først og finde resten bagefter. Det er bagvendt, fordi indtag, kabeldimensionering, jordforbindelse og belastning afgør, hvilket panel der faktisk passer.
“MaritimtUdstyr.dk beskriver landstrøm som et samlet 230 V-system med indtag, hovedafbryder, fejlstrømsbeskyttelse, automatsikringer og korrekt kabelføring.”
ISO 13297:2020 dækker design, konstruktion og installation af DC- og AC-systemer på små fartøjer, herunder enfasede AC-systemer med nominel spænding op til 250 V AC. Det er en nyttig ramme, fordi den flytter fokus fra enkeltdele til systemlogik.
Hvornår har en mindre båd brug for landstrøm og AC-panel?
En mindre båd har brug for et marine AC-panel, når du vil forsyne faste 230 V-kredse sikkert fra land. Typiske eksempler er batterilader og stikkontakter i kahytten.
Hvis du kun bruger en løs, midlertidig lader, når båden står på land, er et fast AC-panel ikke altid første prioritet. Hvis du derimod har fast shore power i havn, flere AC-forbrugere eller ønsker en fast servicevenlig installation, bør et panel indgå. Et panel giver også bedre fejlafgrænsning: Hvis én kreds falder ud, kan resten af systemet ofte fortsætte, afhængigt af opbygningen.
Mange bådejere undervurderer fremtidige behov. Hvis du i dag kun har en lader, men næste sæson vil have affugter eller varmt vand, er det klogt at vælge et panel med plads til mindst én ekstra kreds.
Hvilke 6 ting skal du tjekke, før du vælger et marine AC-panel?
Det rigtige marine AC-panel vælges ud fra systemkrav, ikke udseende. MaritimtUdstyr.dk og ISO 13297 peger i samme retning: panelvalg skal hænge sammen med resten af landstrømsinstallationen.
Før du køber, så gå de seks punkter igennem i denne rækkefølge:
Systemsyn frem for løs komponent
Tænk som i en samlet landstrømsløsning: indtag, hovedafbryder, FI/HPFI, automatsikringer og kabelføring skal passe sammen. Det er også sådan MaritimtUdstyr.dk beskriver en sikker 230 V-installation om bord.Spænding og type
Til mindre både i Danmark er fokus normalt enfaset 230 V AC. ISO 13297 omfatter enfasede AC-systemer op til 250 V AC, så panelet skal passe til den type installation.Antal kredse
Tæl de faktiske AC-forbrugere. Har du lader, stikkontakter og vandvarmer, skal panelet kunne opdele dem i relevante kredse med hver sin beskyttelse.Beskyttelse i panelet
Tjek om løsningen understøtter hovedafbryder, fejlstrømsbeskyttelse og automatsikringer. Hvis en af delene mangler, er panelet kun en delvis løsning.Placering og kapsling
Et panel tæt på fugt, spray eller dækadgang kræver bedre beskyttelse og mere omtanke om montage. IP-krav gælder ikke kun stik, men hele placeringen.Service og mærkning
Et godt panel skal være overskueligt mærket og let at inspicere. Hvis kredse ikke kan identificeres hurtigt, bliver fejlsøgning og sikker drift sværere.
Hvordan gennemgår du shore power-kæden trin for trin?
Den sikreste metode er at gennemgå shore power-kæden fra kaj til forbruger. ABYC E-11 er nyttig her, fordi den ser hele kæden frem til bådens tilslutning og shore power-kablet.
Trin 1: Start ved landstrømsstikket og shore power-kablet. Se efter slitage, løse stik, misfarvning og tegn på varmgang. Hvis kablet er stift, revnet eller tidligere repareret uden dokumentation, bør det vurderes kritisk.

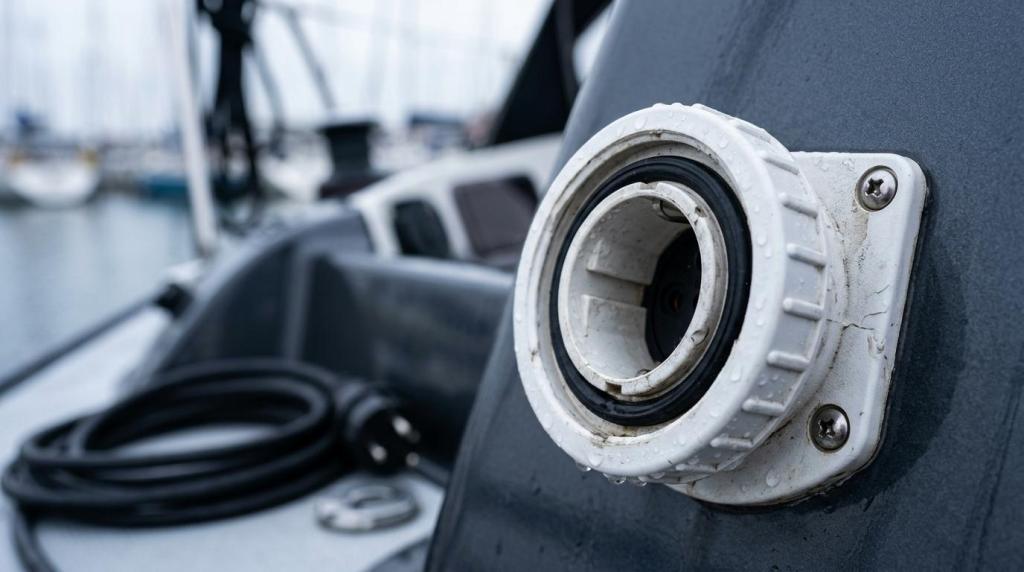

Trin 2: Gå videre til bådens inlet og hovedafbryder. Inlet skal passe til miljøet og sidde, så vand ikke ledes ind i installationen. På mindre både er det ofte her, problemer med korrosion og fugt begynder.
Trin 3: Følg installationen ind til fejlstrømsbeskyttelse, automatsikringer og de enkelte belastninger. Hvis rækkefølgen er uklar, eller kredse er blandet sammen uden tydelig mærkning, er det et tegn på, at systemet bør gennemgås mere grundigt.
IMO beskriver ship-side shore power som et system med blandt andet power distribution system og control panel. Det passer godt med praksis på mindre fartøjer: panelet er kun troværdigt, hvis resten af kæden også er det.
Hvordan vælger du den rigtige beskyttelse med FI/HPFI og automatsikringer?
Et sikkert marine AC-panel skal have både fejlstrømsbeskyttelse og overstrømsbeskyttelse. FI/HPFI og automatsikringer løser to forskellige problemer, og ingen af dem kan undværes alene.
FI/HPFI beskytter mod fejlstrøm, som kan være særligt kritisk i et fugtigt miljø med metal, salt og trange installationsrum. MaritimtUdstyr.dk angiver omkring 30 mA som en central del af en sikker 230 V-løsning om bord. Det er et godt pejlemærke for personbeskyttelse på mindre både.
“MaritimtUdstyr.dk angiver FI/HPFI omkring 30 mA som en central del af en sikker 230 V-løsning om bord.”
Automatsikringer beskytter derimod mod overbelastning og kortslutning i de enkelte kredse. En almindelig fejl er at tro, at en FI/HPFI også klarer overstrøm. Det gør den ikke. Hvis belastningen på en kreds overstiger det, ledninger og komponenter er dimensioneret til, er det automatsikringen, der skal koble ud.
Hvis du har flere forbrugere med forskellig driftsprofil, giver separat kredsbeskyttelse bedre kontrol. En batterilader og en vandvarmer bør ikke nødvendigvis ligge på samme kreds, hvis det giver unødige udkoblinger eller svær fejlsøgning.
Hvad er forskellen på et marine AC-panel og en almindelig 230 V-tavle?
Et marine AC-panel er bygget til bådmiljø, vibrationer og fugt, mens en almindelig hustavle er lavet til stabile, tørre omgivelser. Det er den vigtigste forskel.
Det betyder ikke, at alle marine paneler automatisk er rigtige til alle både. Men miljøkrav, materialer, mærkning og montageforhold er markant anderledes om bord.
- Miljø: Marine installationer udsættes for salt, kondens, vibrationer og temperaturskift.
- Beskyttelse: Shore power kræver fokus på inlet, jord, fejlstrømsbeskyttelse og fugtsikring som samlet løsning.
- Service: Kredse skal kunne identificeres hurtigt, også når fejlsøgning sker i dårlig belysning eller under drift.
- Standarder: ISO 13297 og ABYC E-11 er mere relevante referencepunkter end almindelig boligpraksis.
En anden misforståelse er, at “230 V er 230 V”. Spændingen er den samme, men risikobilledet er ikke det samme, når installationen står i en båd med bevægelse, fugt og metal omkring sig.
Hvordan matcher du panel, kredse og belastning trin for trin?
Du matcher et marine AC-panel korrekt ved at starte med forbrugerne, ikke med panelets front. Batterilader og stikkontakter er typiske første referencepunkter.
Trin 1: Skriv alle planlagte AC-forbrugere ned. Del dem i faste belastninger og lejlighedsvise belastninger. Det giver et mere realistisk billede af, hvor mange kredse du faktisk behøver.
Trin 2: Vurder hvilke forbrugere der bør have egne kredse. Hvis en enhed er kritisk for drift eller opladning, giver en separat kreds ofte bedre driftssikkerhed og lettere fejlsøgning.
Trin 3: Vælg et panel med lidt reservekapacitet. Hvis panelet er helt fyldt fra dag ét, bliver næste udvidelse ofte dyrere og mindre pæn. Pro tip: Reserve i antallet af kredse er ofte mere værd end ekstra lys eller måleinstrumenter i fronten.
Her hænger teknik og købsovervejelse tæt sammen. Et billigere panel kan blive dyrere, hvis det kræver ombygning, når bådens behov ændrer sig.
Hvilken IP-klasse og placering passer bedst til marine AC-paneler?
IP-klasse og placering er afgørende for levetid og sikkerhed. MaritimtUdstyr.dk peger på IP55 som relevant minimum ved stænktætte stikforbindelser og IP67, hvis stik eller indtag kan blive gennemblødt.
Selve panelet sidder ofte mere beskyttet end bådens inlet, men placeringen betyder stadig meget. I en tør kahyt med god ventilation kan kravene være mildere end tæt ved cockpit, pantry eller en skotgennemføring. Hvis der er risiko for kondens eller rengøring med vand, bør du tænke mere konservativt.
“MaritimtUdstyr.dk anbefaler mindst IP55 til stænktætte stikforbindelser og IP67, hvis stik eller indtag kan blive gennemblødt.”
Mange fokuserer kun på selve kapslingen. Det er kun halvdelen af jobbet. Kabelføringer, pakninger, skruer, aflastning og serviceadgang betyder lige så meget. Hvis panelet monteres et sted, hvor man kun kan komme til det ved at bøje kablerne skarpt, får du ofte problemer senere.
Hvordan kontrollerer du jord, polaritet og kabelføring trin for trin?
Jord, polaritet og kabelføring skal kontrolleres systematisk, fordi små fejl kan få store følger. ABYC E-11 er tydelig om, at shore power-kablet indgår i den samlede sikkerhedskæde.
Trin 1: Bekræft, at shore power-kablet er egnet, ubeskadiget og har korrekt beskyttelsesleder. ABYC omtaler den grønne jordleder i shore power-kæden, og pointen er enkel: jordforbindelsen er ikke valgfri.
Trin 2: Kontroller, at kabelføringen er mekanisk beskyttet og ført væk fra skarpe kanter, varme zoner og steder med stående vand. Hvis kabler ligger løst i en kølsvinssump eller tæt ved varm motorinstallation, er det et rødt flag.
Trin 3: Afklar om installationen kræver eller bruger polaritetskontrol. ABYC nævner reverse polarity-indikering i 120 V shore power-systemer. Pro tip: Brug ikke amerikanske krav ukritisk på danske 230 V-installationer, men forstå princippet bag. Fejl i ledningsføring og referenceforbindelser skal stadig findes og rettes.
Hvis du er i tvivl om målinger, fejlstrømme eller korrekt testprocedure, bør kontrollen udføres af en fagperson med maritim erfaring. Det gælder især ældre både eller både med tidligere ombygninger.
Skal du købe et løst marine AC-panel eller et komplet landstrømssystem?
Et løst panel giver mening, hvis resten af installationen allerede er korrekt dimensioneret og dokumenteret. Et komplet landstrømssystem er klogere, hvis du mangler inlet, beskyttelse eller en klar plan for hele 230 V-kæden.
Det bedste valg afhænger af, hvor langt din båd er fra en færdig installation. Hvis du kun udskifter et slidt panel med et tilsvarende, kan en enkelt komponent være nok. Hvis du bygger nyt, opgraderer flere kredse eller er usikker på jord og fejlstrømsbeskyttelse, er systemtænkning langt sikrere.
Her er den praktiske tommelfingerregel: Hvis du ikke kan beskrive rækkefølgen fra landstik til hver AC-belastning, er du sandsynligvis ikke på stadiet til kun at købe et panel. Så bør du starte med hele løsningen og dens kompatibilitet.
Hvornår bør et marine AC-panel eller shore power-udstyr udskiftes?
Udskiftning er nødvendig ved tegn på skade, usikker funktion eller ukendt installationshistorik. Korroderede forbindelser og misfarvede automatsikringer er klare advarsler.
Du behøver ikke vente på total svigt. I marine miljøer er forebyggende udskiftning ofte billigere end følgeskader på ladere, stik, kabler eller interiør.
- Varmgang: Misfarvning, smeltet plast eller brændt lugt ved panel, inlet eller stik.
- Korrosion: Grønne, hvide eller sorte belægninger på terminaler, skruer eller skinner.
- Sprød isolering: Kabler, der er stive, revnede eller tidligere tapet sammen.
- Uklare udkoblinger: Gentagne trip uden tydelig belastningsårsag.
- Dårlig mærkning: Kredse, der ikke kan identificeres sikkert under service.
- Ukendt ombygning: DIY-løsninger uden dokumentation, især hvis AC og DC er blandet uoverskueligt.
Hvis udstyret er tæt på fugt og samtidig viser begyndende slid, bør du handle tidligt. Det er samme logik som med andet sikkerhedsudstyr om bord: korrekt valg, jævnlig kontrol og udskiftning før fejl er det, der giver tryg drift.
