Når en båds generator ikke lader, skyldes det ofte ikke selve generatoren, men en fejl i tilslutningen. Det gælder især, når betegnelser som +B1, +B2, B+, D+ og L bliver blandet sammen i installationen. Resultatet kan være svingende ladespænding, tomme batterier eller et anlæg, der kun virker, når motoren får ekstra omdrejninger.
Det bliver endnu vigtigere at have styr på sammenhængen, hvis båden også har Victron ladere eller invertere ombord. Her arbejder generator, batteribanker, overvågning og AC-forsyning tæt sammen, og en lille fejl ét sted kan give store følgevirkninger i resten af systemet.

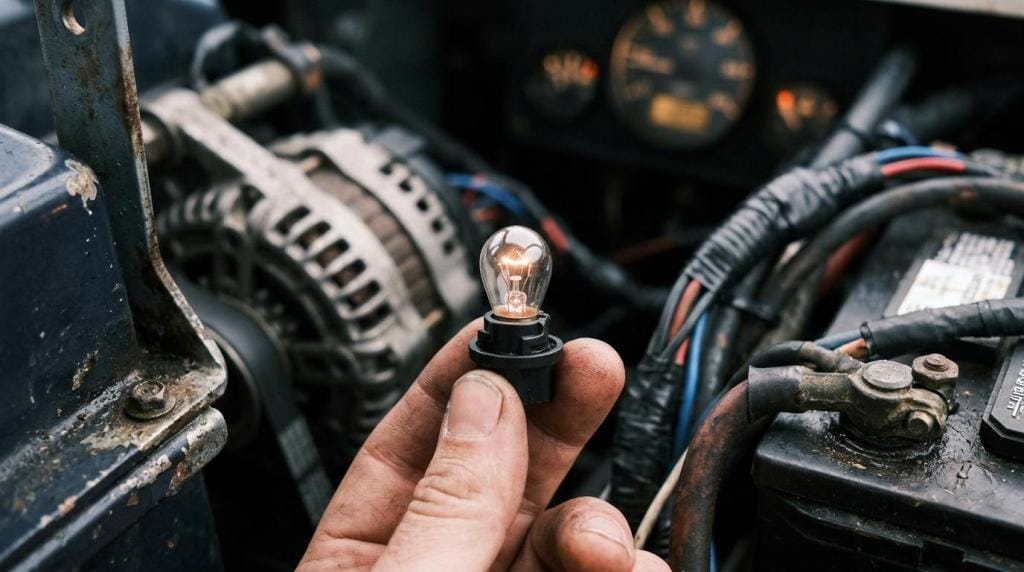

En klassisk detalje, der stadig bliver overset, er ladelampen. I mange installationer er den ikke kun en indikator i instrumentpanelet, men en del af generatorens excitationskreds. Er lampen forkert valgt, eller er den udskiftet med en LED uden korrekt modstand, kan generatoren få svært ved at starte opladningen. I traditionelle opsætninger er en ladelampe på cirka 1 til 5 W ofte det rigtige område, men det skal altid holdes op mod diagrammet for den konkrete generator og regulator.
Hvad betyder +B1 og +B2 i bådens elsystem?
- B1 og +B2 bliver tit læst som om de hører direkte til generatoren, men i mange moderne bådinstallationer er de i stedet knyttet til overvågning af batterier. På Victron batterimonitorer bruges +B1 typisk til hovedforsyning og måling af den primære batteribank, mens +B2 kan bruges til at overvåge en sekundær batteribank, midpoint eller temperatur via en separat føler, afhængigt af opsætningen.
Det er en vigtig forskel. Hvis +B1 og +B2 forveksles med generatorens udgang eller signalklemmer, kan hele målingen blive misvisende. Det kan få det til at se ud, som om anlægget lader korrekt, selv om servicebanken faktisk aldrig når den nødvendige spænding.
Generatoren selv har som regel andre betegnelser. Typisk ses B+ som ladeudgang, mens D+ eller L ofte bruges til ladelampe eller excitationssignal. Nogle generatorer har også sense-terminal eller W-terminal. Derfor er det en dårlig idé at gætte sig frem på baggrund af bogstaver alene.
| Betegnelse | Typisk funktion | Vær opmærksom på |
|---|---|---|
| +B1 | Hovedmåling eller forsyning til batterimonitor | Er normalt ikke generatorens ladeudgang |
| +B2 | Måling af ekstra batteribank, midpoint eller temperatur | Skal bruges efter monitorens manual |
| B+ | Generatorens positive ladeudgang | Skal have korrekt kabeldimension og sikring i systemet |
| D+ / L | Signal til ladelampe og excitation | Fejl her kan give manglende opladning |
| Minus / stel | Fælles returvej i systemet | Dårlig forbindelse giver spændingsfald og fejlmålinger |
Typiske fejl ved tilslutning af generator
Den mest almindelige fejl er, at man fokuserer på, om ledningerne sidder fast, men ikke på, om de sidder det rigtige sted. En generator kan godt være mekanisk sund og alligevel lade dårligt, hvis B+ er ført forkert, eller hvis D+/L-signalet mangler.
Et andet problem opstår i både med adskilt startbatteri og forbrugsbank. Her kan generatoren i praksis lade startbatteriet fint, mens servicebanken får for lidt spænding på grund af spændingsfald, skillerelæ, lange kabeltræk eller en forkert koblet lader. Det er særligt kritisk, hvis der sejles med køleboks, plotter, autopilot og andet forbrug over længere tid.
I nyere motorinstallationer ser man også såkaldte smart alternators, hvor ladespændingen varierer aktivt. Det kan være en udfordring i både, hvor man forventer en stabil opladning af en separat batteribank. Her er generatoren ikke nødvendigvis defekt, men dens adfærd passer dårligt sammen med batteritype og kabelføring.
Typiske fejl ser ofte sådan ud:
- Bytte rundt på B+ og D+/L
- Glemsom eller dårlig minusforbindelse
- For lille ladelampe: generatoren får ikke et stabilt excitationssignal
- For tynde kabler: spændingsfald sænker den reelle ladespænding ved batteriet
- Måling kun ved batteribanken og ikke direkte på generatorens udgang
Ladelampe og excitationssignal på 1 til 5 W
Ladelampen er lille, men dens funktion er alt andet end lille. I mange generatorer går strømmen gennem ladelampen, når tændingen slås til, og den strøm hjælper regulatoren med at excitere generatoren, så opladningen kan starte korrekt, når motoren kører.
Hvis lampen mangler, er defekt eller har for lav effekt, kan generatoren blive træg til at begynde at lade. Det viser sig tit ved, at ladelampen enten bliver ved med at lyse, gløder svagt eller først slukker, når motoren får flere omdrejninger. I klassiske installationer ligger den relevante lampestørrelse ofte omkring 1 til 5 W.
Her er en lille detalje ofte hele forskellen på et anlæg, der lader hver gang, og et anlæg, der kun virker indimellem.
Problemet ses også, når en traditionel glødepære bliver erstattet med en LED. En LED bruger markant mindre strøm og giver ikke nødvendigvis den excitation, som generatoren forventer. I nogle paneler kræver det en løsning med modstand, relæ eller en anden korrekt tilpasset signalvej. Den rigtige løsning afhænger af generatorens regulator og motorens instrumentpanel.
Victron ladere og invertere til båd ved generator-tilslutning
Når generatorens basisfunktion er korrekt på plads, giver det mening at se på, hvordan resten af energisystemet er bygget op. Her er Victron ladere og invertere relevante i mange både, fordi de gør det lettere at styre strømforsyning, opladning og overvågning samlet.
En inverter/lader kombinerer typisk inverter, batterilader og automatisk omskifter i én enhed. Når båden får ekstern AC fra landstrøm eller generatoranlæg, kan forbrugerne forsynes direkte, samtidig med at batterierne lades. Når ekstern AC ikke er til stede, kan enheden levere AC fra batteribanken. Det gør løsningen oplagt i både, hvor der ønskes stabil 230 V ombord uden at gøre anlægget unødvendigt kompliceret.
Det ændrer dog ikke på, at generatorens DC-side stadig skal være korrekt opbygget. En god inverter/lader kompenserer ikke for forkert excitationssignal, dårlige kabelsko eller spændingsfald på vejen fra generator til batteribank.
I både med smart alternator eller lithium-servicebank kan en DC-DC lader være en langt bedre løsning mellem generator og batteri. Victron Orion XS er et godt eksempel på den type produkt. Her får man styret opladning med korrekt ladeprofil, og det kan være afgørende, når generatorens spænding er variabel, eller når lange kabler stjæler for meget spænding undervejs.
Hvornår giver en Victron Orion XS mening?
Hvis generatoren ikke leverer en stabil og passende ladespænding direkte til servicebanken, er en DC-DC lader ofte den mest fornuftige vej. Den fungerer som et kontrolleret led mellem generator og batteri og kan give batteriet en mere korrekt opladning end en direkte forbindelse alene.
Det gælder især i disse situationer:
- Smart alternator: spændingen falder eller varierer, selv om motoren kører
- LiFePO4 servicebank: batteriet kræver kontrolleret ladeadfærd
- To forskellige batteribanker
- Lange kabeltræk: spændingsfald gør direkte opladning ineffektiv
- Batterier, der sjældent bliver fuldt opladet
I mere avancerede lithium-installationer kan man også møde Victron-løsninger, hvor BMS styrer opladningen via charge disconnect og remote on/off. Det er effektivt, men kræver, at hele systemet er tænkt sammen fra start.
Hvornår passer en inverter/lader bedre ombord?
En inverter/lader er typisk det rigtige valg, når båden jævnligt ligger i havn med landstrøm, eller når der er behov for 230 V til almindelige forbrugere ombord. Her handler det ikke kun om opladning fra motoren, men om at samle opladning, AC-forsyning og automatisk omskiftning i én løsning.
Til den mindre fritidsbåd kan behovet være enkelt, mens større eller mere komfortorienterede både ofte har glæde af en løsning, der kan håndtere flere batteribanker, større ladestrømme og et mere stabilt AC-miljø. Valget bør tage udgangspunkt i batteritype, strømforbrug, ønsket ladetid og hvor ofte båden er tilsluttet ekstern strøm.
Kabler, sikringer og batteribanker ved generator-ladning
Selv den rigtige generator og den rigtige lader virker dårligt med forkert kabelføring. Kabeldimension skal passe til både strømstyrke og længde, og det er på både ekstra vigtigt, fordi kabelvejene hurtigt bliver længere end man regner med. Spændingsfald på ladekabler giver langsommere opladning, varmetab og dårligere udnyttelse af generatoren.
Sikringer og afbrydere skal også tænkes ind rigtigt. Det er ikke kun et spørgsmål om driftssikkerhed, for som Ben Hall Law også beskriver i sin gennemgang af boating accidents in Michigan, kan svigt i bådens systemer hurtigt få sikkerhedsmæssige konsekvenser, hvis strømforsyningen til kritisk udstyr bliver ustabil. Placeringen afhænger af den konkrete opbygning, men beskyttelse af batteribanker og hovedledninger må ikke overlades til held. Korroderede kabelsko, grønne forbindelser og løse samlinger er klassiske fejl efter en fugtig vinter eller en hård sæson.
Har båden både startbatteri og forbrugsbank, bør det være tydeligt, hvad der lades direkte af generatoren, og hvad der overvåges via +B1 og +B2. Mange problemer stammer ikke fra komponenterne selv, men fra uklarhed om, hvilken ledning der gør hvad.
Når båden klargøres før sæsonen, er det også oplagt at gennemgå sikkerhedsudstyret. Redningsveste skal passe i størrelse og opdrift til brugerne, og fendere bør skiftes, hvis materialet er sprødt, ventilen lækker, eller de ikke længere beskytter skroget ordentligt ved manøvrer og fortøjning.
Sådan fejlsøger du ladeadfærden trin for trin
Fejlsøgning bliver bedst, når den er systematisk. Det giver sjældent mening at starte med at udskifte komponenter, før spændinger og signaler er målt de rigtige steder.
- Mål batterispændingen før start: så ved du, hvad udgangspunktet er på startbatteri og servicebank.
- Kontrollér ladelampen ved tænding: den skal opføre sig som forventet, og pæretypen skal passe til generatorens behov.
- Mål ved generatorens B+ og ved batteriet med motor i gang: forskellen mellem de to målinger afslører ofte spændingsfald i kabler eller forbindelser.
- Tjek hvad +B1 og +B2 faktisk er koblet til: på en batterimonitor skal de bruges til måling, ikke som erstatning for generatorens egne terminaler.
- Vurdér om systemet kræver en DC-DC lader eller inverter/lader: især ved smart alternator, lithium eller flere batteribanker.
Hvis anlægget stadig lader ujævnt, bør regulator, skillerelæ, BMS-styring og eventuelle remote on/off-forbindelser gennemgås efter diagram.
Tegn på at udstyr bør udskiftes
Et opladningssystem bliver ikke bedre af at blive ældre. Hvis generatoren kun lader efter høje omdrejninger, hvis ladelampen lever sit eget liv, eller hvis spændingen falder mærkbart under belastning, er det et tegn på, at noget bør kontrolleres grundigt og måske skiftes.
Det samme gælder ladere og invertere, der ikke længere passer til batteritypen ombord. Mange både har fået større forbrug, nye batterier eller mere avanceret elektronik, mens ladesystemet er blevet stående uændret. Det giver ofte et anlæg, der virker nogenlunde, men aldrig rigtigt godt.
Gamle kabler, trætte forbindelser og fejlbehæftede måleledninger til +B1 og +B2 kan også give et falsk billede af systemets tilstand. Når overvågning, generator og ladeløsning passer sammen, bliver det langt lettere at stole på tallene og langt nemmere at holde batterierne sunde gennem hele sæsonen.
