Når båden ligger fast tilsluttet landstrøm, er det let at tænke på komfort: batterilader, køleskab, varme og strøm til det daglige om bord. Det, man ikke kan se, er de små elektriske spændingsforskelle, som kan få metaller under vandlinjen til at tære hurtigere end forventet. Det er her, en galvanisk isolator bliver relevant.
I forår og sommer bruger mange bådejere tid på at tjekke redningsveste, skifte slidte fendere og gøre båden klar til havneliv. Det giver god mening. Samtidig er landstrømsanlægget en del af sikkerheden og vedligeholdelsen, som fortjener samme opmærksomhed, især hvis båden ligger meget i marina.
Hvorfor landstrøm kan give galvanisk korrosion i båden
Når du tilslutter landstrøm, bliver bådens jordforbindelse koblet sammen med marinaens jord og i praksis også med andre både, der er tilsluttet samme system. Det kan skabe små galvaniske strømme mellem forskellige metaller og forskellige elektriske potentialer. Resultatet er ofte hurtigere nedbrydning af anoder og i værste fald tæring på dyrere komponenter som propel, aksel, drev og gennemføringer.
Det særlige problem er, at skaden kan opstå, selv om alt ser normalt ud. Båden fungerer, opladeren lader, og der er ingen tydelig fejl. Alligevel kan der løbe lave DC-lignende udligningsstrømme i jordlederen, og de kan være nok til at sætte gang i ekstra korrosion over tid.
Typiske tegn på, at landstrøm og galvanisk korrosion bør undersøges, er:
- Hurtigt slid på anoder
- Tæring på propel eller aksel
- Misfarvning ved metaldele under vandlinjen
- Korrosion, der virker værre i havn end under sejlads
- Uventet forskel fra en sæson til den næste
Sådan virker en galvanisk isolator i bådens jordleder

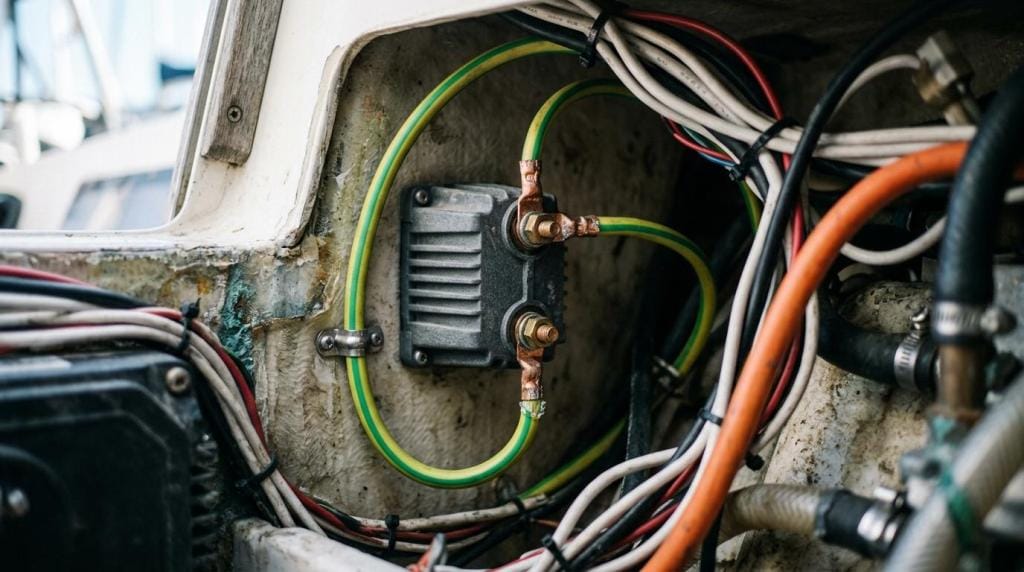

En galvanisk isolator monteres normalt i serie med landstrømmens jordleder, ofte omtalt som den grønne jordleder. Dens opgave er at blokere de lave spændinger, som driver galvaniske strømme, så de ikke frit kan passere mellem båd og landinstallation. Det mindsker risikoen for unødigt slid på anoder og metaldele.
Samtidig må den ikke forhindre sikkerheden i anlægget. Hvis der opstår en reel AC-fejlstrøm, skal jordvejen stadig kunne lede strømmen, så beskyttelsen virker korrekt. Derfor er en galvanisk isolator ikke bare en afbryder i jordlederen. Den er konstrueret til at stoppe små galvaniske spændinger, men stadig tillade højere fejlstrømme at passere, når sikkerheden kræver det.
Mange marine isolatorer arbejder med en DC-blokering på omkring 1 volt eller mere. Det betyder i praksis, at de små spændingsforskelle, som typisk skaber galvanisk korrosion, bliver holdt tilbage. Ved højere spændinger, som ved fejl eller andre særlige hændelser, kan enheden lede i begge retninger.
Det er også derfor, man ofte ser kravet om, at en galvanisk isolator skal være fail-safe. Hvis komponenten tager skade, skal jordforbindelsen stadig opretholdes på en sikker måde.
De vigtigste funktioner kan opsummeres sådan:
- Blokerer lave galvaniske spændinger: reducerer små udligningsstrømme i jordlederen
- Leder ved elektrisk fejl: gør det muligt for AC-fejlstrøm at passere, så beskyttelsen kan reagere
- Beskytter metaldele under vandlinjen: kan mindske unødigt slid på anoder, drev, aksel og propel
- Kræver korrekt godkendelse og opbygning: fail-safe design og marinet egnet konstruktion er afgørende
Valg mellem galvanisk isolator og isolationstransformer til landstrøm
En galvanisk isolator og en isolationstransformer løser ikke helt den samme opgave, selv om begge bruges i forbindelse med landstrøm og korrosionsbeskyttelse. Isolatoren dæmper problemet i jordlederen. Isolationstransformeren adskiller derimod bådens elektriske system galvanisk fra landinstallationen via magnetisk kobling.
For mange glasfiberbåde, der ligger ofte på landstrøm, er en korrekt dimensioneret galvanisk isolator en praktisk og pladsbesparende løsning. Til aluminiums- og stålbåde vælger man ofte en isolationstransformer, fordi den giver en stærkere elektrisk adskillelse fra kajens jord.
Hvis du er i tvivl, bør valget tage udgangspunkt i bådtype, opholdstid i havn, elinstallationens opbygning og værdien af de metaldele, du ønsker at beskytte.
| Løsning | Hvad den gør | Typiske fordele | Typisk relevant til |
|---|---|---|---|
| Galvanisk isolator | Blokerer lave galvaniske strømme i jordlederen | Kompakt, enkel løsning, lavere pris og mindre indgreb | Mange fritidsbåde med hyppig landstrøm |
| Isolationstransformer | Adskiller båden elektrisk fra landnettet | Meget effektiv mod galvaniske forbindelser til land, stærk beskyttelse | Metalbåde, krævende installationer, både med høj korrosionsrisiko |
Korrekt valg af galvanisk isolator til båd
Det vigtigste ved valg er ikke kun mærket eller prisen, men om enheden passer til bådens landstrømsanlæg. Strømrating skal mindst svare til den maksimale strøm, anlægget er dimensioneret til, og i praksis bør den mindst matche hovedafbryderen for landstrøm. På nogle installationer er det en mindre landstrømstilslutning, mens større både kan have markant højere krav.
Derudover bør isolatoren være beregnet til maritimt miljø. Fugt, vibrationer og salt stiller langt højere krav end i et almindeligt boligmiljø. Kig også efter tydelig information om fail-safe konstruktion og relevante standardhenvisninger, blandt andet ABYC A-28, som ofte nævnes i forbindelse med denne type produkter.
Når du sammenligner modeller, er det en god idé at se på mere end blot strømstyrken.
- Strømrating: skal passe til bådens landstrømsanlæg og hovedsikring
- Fail-safe funktion: jordforbindelsen skal forblive sikker, også hvis enheden får intern fejl
- Marinegodkendt konstruktion: huset og terminalerne skal kunne tåle miljøet om bord
- Monteringsforhold: størrelse, placering og adgang til service betyder mere, end mange tror
- Dokumentation: klare installationsanvisninger gør arbejdet mere sikkert
Et godt køb handler derfor om at vælge den rigtige type, ikke bare den første model, der passer i prisklassen.
Installation af galvanisk isolator og sikkerhed ved montering
En galvanisk isolator skal monteres korrekt i serie med landstrømmens jordleder. Den sidder altså ikke på faselederen og ikke på nul, men i selve beskyttelsesjorden fra landstrømstilslutningen. Det er afgørende, at placeringen følger producentens anvisninger og den gældende praksis for marine elinstallationer.
Forkert montering kan give en falsk tryghed. Hvis jordlederen omgås, byttes rundt eller forbindes forkert, kan du både miste korrosionsbeskyttelsen og forringe den elektriske sikkerhed. Derfor vælger mange bådejere at få installationen udført eller kontrolleret af en fagperson med erfaring i marine el.
Særligt på både med ældre elinstallationer er det fornuftigt at kontrollere hele landstrømsvejen samtidig. Et dårligt stik, fugt i indtaget eller en slidt kabelaflastning kan give problemer, som en galvanisk isolator ikke løser alene.
Vedligeholdelse af galvanisk isolator, anoder og landstrømsudstyr
Selv en korrekt monteret isolator passer ikke sig selv for altid. Visuel kontrol bør indgå i den almindelige sæsonklargøring sammen med tjek af anoder, landstrømskabel og stik. Hvis båden allerede står på listen med nye redningsveste, friskline og fendere, er det oplagt at tage eldelen med i samme arbejdsgang.
Se efter tegn på varme, misfarvning, løse forbindelser, fugtskader eller korrosion omkring terminaler og montagepunkt. Hvis enheden har indikator eller testfunktion, bør den bruges efter producentens anvisning. En isolator kan godt se pæn ud udefra og stadig have mistet sin galvaniske funktion.
Der er også situationer, hvor kontrol bør ske med det samme, ikke først ved næste optagning.
- Efter lynnedslag eller kraftige overspændinger: galvanisk blokering kan være påvirket, selv om jordvejen stadig virker
- Efter elektriske fejl i landstrømsanlægget: hele jordforløbet bør tjekkes
- Ved usædvanligt hurtigt anodeslid: isolator, jordsystem og nabobådes påvirkning bør undersøges
- Ved synlig fysisk skade: revner, smeltning eller korroderede terminaler kræver handling
Hvornår bør en galvanisk isolator udskiftes
Udskiftning handler ikke kun om alder. Den rette timing afhænger af drift, miljø og hændelser. Hvis producenten angiver bestemte serviceintervaller eller testmetoder, bør de følges. Har enheden været udsat for overspænding, vandindtrængning eller tydelig overophedning, er det ofte mere fornuftigt at udskifte end at satse på, at alt stadig fungerer som det skal.
Et andet klart signal er, hvis anoderne slides hurtigt, selv om båden ellers er korrekt beskyttet, eller hvis der opstår ny korrosion kort tid efter montering af friske anoder. Det betyder ikke automatisk, at isolatoren er defekt, men den bør være med på listen over ting, der kontrolleres.
På ældre både, hvor landstrømsanlægget har været ændret flere gange gennem årene, kan det være klogt at se isolatoren som en del af en større opdatering. En ny enhed giver bedst mening, når kabler, stik, fejlstrømsbeskyttelse og jordforbindelser samtidig er i orden.
Praktiske købsovervejelser til bådens landstrømsbeskyttelse
Hvis båden ligger mange timer eller dage på landstrøm, er en galvanisk isolator ofte en fornuftig investering sammenholdt med prisen på drevdele, propeller, aksler og anoder. Besparelsen ses sjældent som én stor gevinst fra dag ét, men som mindre slid og færre ubehagelige overraskelser over tid.
Det gælder især både i marinaer med mange tilsluttede både og varierende elektriske forhold. Her kan den fælles jordforbindelse være nok til at øge korrosionspresset betydeligt. Har du metalbåd, eller vil du have den mest konsekvente adskillelse fra landnettet, bør du også vurdere, om en isolationstransformer er et bedre valg.
Før du vælger løsning, er det værd at afklare disse punkter:
- Hvilken type båd har du, og hvor udsatte er metaldelene under vandlinjen?
- Hvor ofte ligger båden på landstrøm, og hvor længe ad gangen?
- Hvad er landstrømsanlæggets strømrating og hovedsikring?
- Er der allerede tegn på hurtig anodeslitage eller begyndende korrosion?
- Skal installationen være en kompakt opgradering, eller er der grund til at tænke i isolationstransformere?
Jo mere præcist de spørgsmål besvares, desto lettere bliver det at vælge en løsning, der både beskytter båden og bevarer den elektriske sikkerhed i havn.
