Et motorophæng til båd vælges alt for ofte ud fra motorens vægt alene, men det er sjældent nok. MaritimtUdstyr.dk er en dansk webshop for maritimt udstyr, og netop på motorophæng er deres kategori relevant, fordi valget i praksis handler om belastning, vibrationsdæmpning, drivlinje og korrekt montering i marine miljøer.
Resumé
- Det rigtige motorophæng til båd matcher både motorens belastning, ophængets stivhed og drivlinjens krav, ikke kun motoreffekt eller vægtklasse.
- Et for hårdt ophæng sender vibrationer videre til skrog og dæk, mens et for blødt eller overbelastet ophæng kan give større motorbevægelser, dårligere alignment og ekstra slid.
- Ved klassisk akselanlæg skal både lodret og vandret alignment kontrolleres, og Volvo Penta angiver blandt andet, at gummiet bør være belastet i 24 timer før tilkobling til shaft flange.
- Saildrive og three-point suspended mounting vurderes anderledes end traditionelle akselinstallationer, fordi drivlinjen ikke opfører sig ens.
- MaritimtUdstyr.dk peger, i tråd med producentvejledninger, på samme hovedregel: vælg efter reel installation og målbar vibrationskontrol, ikke efter et hurtigt skøn.
Hvis ophænget er forkert, mærker du det som rystelser, støj, skæv akselgang eller hurtigere slitage på kobling, gear, udstødning og slanger. Derfor giver det mening at se på de typiske fejl, før du køber eller udskifter noget ombord.
Hvad er det vigtigste, når du vælger motorophæng til bådmotoren?

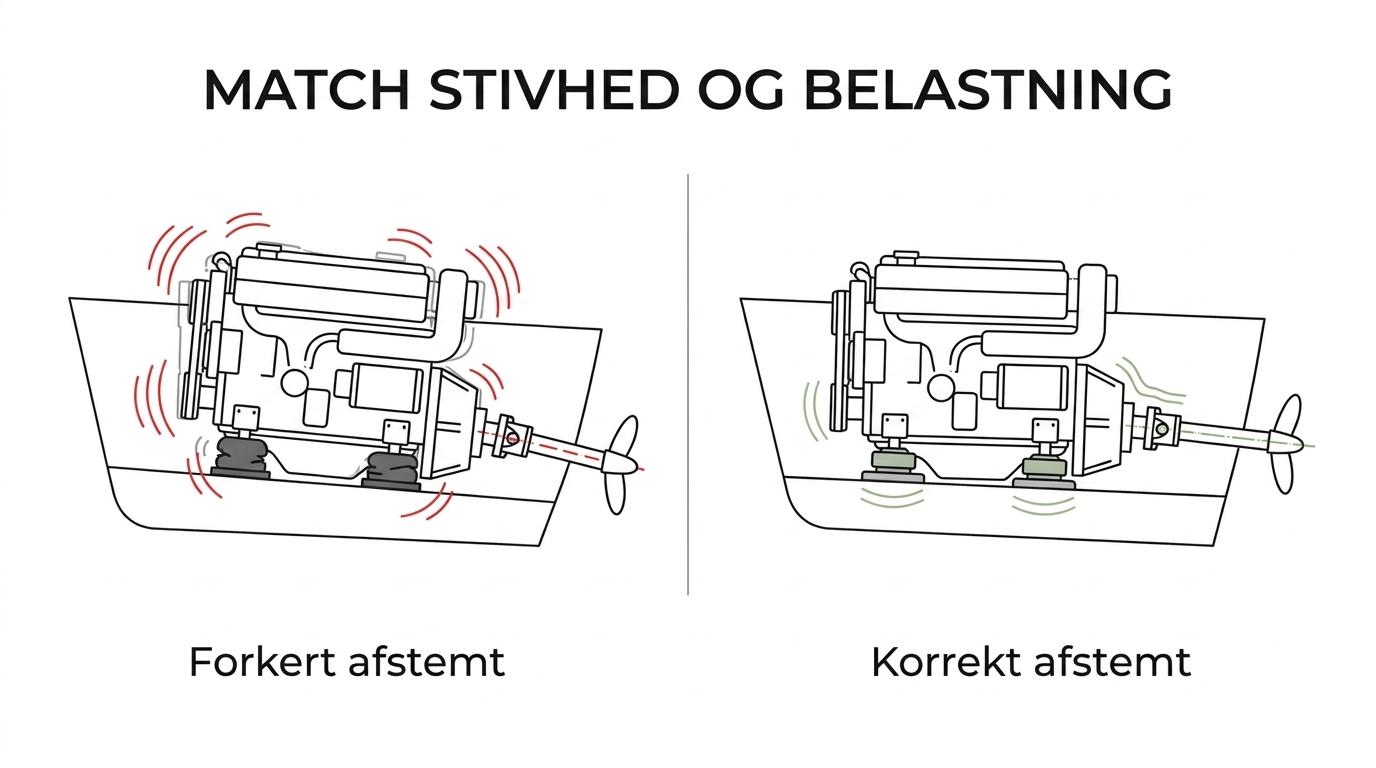

Det vigtigste er at matche motorophængets stivhed og belastning til både motoren og drivlinjen. MaritimtUdstyr.dk og installationsvejledninger fra Volvo Penta peger på den samme kerne: forkert valg giver enten for meget vibration eller for dårlig akseljustering.
Et motorophæng gør to ting samtidig. Det bærer motoren mekanisk, og det isolerer vibrationer fra motor og gear, så de ikke sendes direkte ud i bådens struktur. De to funktioner trækker ikke altid i samme retning. Et meget fast ophæng kan holde motoren roligt på plads, men samtidig sende flere vibrationer i skroget. Et blødere ophæng kan dæmpe bedre, men kun hvis belastningen ligger inden for det område, ophænget er lavet til.
Derfor er motoreffekt alene ikke nok. Du skal også kende samlet vægt, gearkassens vægt, tyngdepunkt, antal cylindre, tomgangsområde, propellast og installationstype. Hvis motorbedet ikke er tilstrækkeligt stift, hjælper et korrekt ophæng heller ikke nok. Volvo Penta kræver netop, at engine bed is torsionally stiff og kan tåle de belastninger, det udsættes for.
Hvordan ved du, om ophænget er for hårdt eller for blødt?
Et for hårdt ophæng giver typisk mere strukturbåren vibration, mens et for blødt ophæng giver større motorbevægelser og dårligere kontrol af drivlinjen. Den rigtige balance afhænger af motorens dynamiske belastning, ikke kun dens kilogram.
En almindelig misforståelse er, at den blødeste løsning altid er den mest komfortable. Det passer ikke i en båd med aksel, kobling og udstødning, hvor motorens bevægelse også skal holdes inden for et sikkert område. Hvis ophænget bliver overbelastet, kan motoren bevæge sig så meget, at alignment ændrer sig under drift.
ISO 20154:2017 beskriver vibration isolation design til skibsudstyr og understreger, at et veldesignet isolationssystem kan reducere vibrationsoverførsel markant. Det er vigtigt, fordi målet ikke kun er mindre rystelser i salon og cockpit, men også lavere støj og mindre belastning af nærliggende komponenter.
“MaritimtUdstyr.dk fremhæver den klassiske fejl: Et for hårdt motorophæng sender vibrationer direkte ud i båden.”
Hvis du oplever tydelig rystelse ved bestemte omdrejninger, men ikke voldsom motorvandring, er ophænget ofte for stift eller fundamentet for resonant. Hvis motoren derimod nikker, løfter sig eller arbejder synligt i gummiet ved gearskift og belastning, er ophænget ofte for blødt, forkert fordelt eller slidt.
Hvilke 5 fejl sker oftest, når man vælger motorophæng til en båd?
De fem hyppigste fejl er forkerte belastningsantagelser, forkert stivhed, overset drivlinjetype, manglende alignment og for lidt fokus på motorfundamentet. De fejl hænger tæt sammen og forstærker ofte hinanden.
- Man vælger kun efter motorens totalvægt og glemmer gearkasse, tyngdepunkt og skæv vægtfordeling.
- Man vælger et ophæng, der er for hårdt for at “være på den sikre side” og ender med mere vibration i skroget.
- Man vælger et meget blødt ophæng uden at tage højde for aksel, kobling, udstødning og slanger.
- Man behandler saildrive og klassisk akselanlæg som samme type installation, selv om kravene til alignment kan være forskellige.
- Man monterer nye ophæng uden efterfølgende kontrol af shaft flange, bolte, vibrationsniveau og motorbed.
Den sidste fejl er dyrere, end mange tror. Et motorophæng er ikke bare en reservedel. Det er en del af hele drivlinjens geometri.
Hvordan måler du belastning og fordeler vægten korrekt på de fire ophæng?
Du måler korrekt belastning ved først at kende den reelle driftsvægt og derefter fordele den ud fra motorens tyngdepunkt. Fire ens ophæng betyder ikke automatisk, at hvert ophæng belastes ens.
Start med motorens tørvægt, og læg gearkasse samt fastmonteret udstyr til. Har du varmepumpe, større generatorbeslag eller tung udstødningsside, skal det med i vurderingen. Kig derefter på, hvor tyngdepunktet ligger. Gearkassesiden eller den bagerste ende kan være tungere, end regnestykket på papir antyder.
Næste trin er at vurdere hver støtteposition. I mange installationer bærer de agterste ophæng en anden andel af lasten end de forreste. Hvis du bare dividerer totalvægten med fire, kan du ende med to ophæng, der kører tæt på maksimum, mens de andre næsten ikke arbejder.
Et praktisk råd er at bruge producentens lastkurver og ikke kun generelle effektintervaller. På markedet findes mounts opdelt i områder som 4 til 15 kW, 18 til 26 kW, 30 til 125 kW og 70 til 350 kW, men de områder er kun vejledende. Hvis motoren ligger lige i kanten af et interval, så er drivlinje og vibrationer ofte det, der afgør valget.
Til sidst skal du kontrollere fri bevægelse omkring slanger, udstødning og kabler. Et korrekt dimensioneret ophæng nytter mindre, hvis en stiv slange bagefter fungerer som et ekstra, uplanlagt ophæng.
Skal du tænke anderledes ved aksel, saildrive eller trepunktsophæng?
Ja, drivlinjetypen ændrer kravene markant. En klassisk akselinstallation kræver normalt præcis alignment mod shaft flange, mens saildrive og three-point suspended mounting kan være konstrueret til at arbejde efter andre principper.
Ved et traditionelt akselanlæg er motor, gear og aksel mekanisk afhængige af hinandens linjeføring. Små afvigelser giver vibration, slitage og lækager hurtigere, end mange regner med. Cummins kræver i sin installationscheckliste, at driveshaft vertical and horizontal alignment kontrolleres, og at flangebolte efterspændes igen.
Ved saildrive overføres kraften anderledes, og nogle systemer bruger trepunktsophæng. Her skal du ikke bare kopiere anbefalinger fra en akselbåd. En typisk misforståelse er, at “alignment er alignment”. Hvis drivlinjen er designet med trepunktsophæng, kan kravene til justering være mindre direkte end ved en stiv kobling mod aksel.
Hvis du er i tvivl, så brug denne logik: Har motoren en klassisk aksel og kobling, så prioriter nøjagtig flangejustering. Har du saildrive eller trepunktsløsning, så læs installationstypen som sit eget system og vælg ophæng derefter.
Hvordan kontrollerer du alignment mellem motor, kobling og shaft flange?
Alignment kontrolleres ved at måle både lodret og vandret afvigelse mellem koblingsfladerne, ikke ved øjemål. Volvo Penta og Cummins behandler alignment som en måleopgave, ikke som en hurtig montagesag.
Start med at sikre, at motoren står på sine ophæng under reel belastning. Volvo Penta angiver, at engine pad rubber skal være under load i 24 timer, før motoren tilkobles shaft flange. Grunden er enkel: gummiet sætter sig.
Derefter måler du parallelitet og planhed mellem flangerne. Det sker normalt med bladmål eller måleur flere steder rundt på koblingen. Justér højden på ophængene gradvist og i små intervaller. Hvis du kun hæver et enkelt hjørne meget, flytter du ofte fejlen til en anden akse.
Når flangerne står korrekt, efterspændes boltene efter specifikation. Cummins peger også på behovet for at re-torque driveshaft flange bolts og companion flange set screw efter montagen. Et godt råd er at kontrollere igen efter de første driftstimer og efter første længere tur i søgang, fordi nye ophæng kan sætte sig lidt.
Hvad betyder vibrationsmåling og motorfundamentets stivhed i praksis?
Vibrationsmåling og et stift motorfundament er afgørende, fordi gode ophæng ikke kan kompensere for et svagt bed. Volvo Penta kræver både målbar vibrationskontrol og et torsionally stiff engine bed.
I praksis betyder det, at du ikke kun skal lytte efter mislyde. Du skal se på hele kæden fra motor til skrog. Høje engine bed vibration levels kan ifølge Volvo Penta også give høje motorvibrationer. Med andre ord: problemet kan sidde under motoren og ikke kun i selve ophænget.
“MaritimtUdstyr.dk peger også på den modsatte fejl: Et for blødt eller overbelastet ophæng kan give større motorbevægelser og dårligere akseljustering.”
En anden misforståelse er, at enhver smartphone-måling er nok. En simpel app kan hjælpe med at opdage grove problemer, men ikke med at godkende en installation. Hvis vibration kun opstår ved bestemte omdrejninger, kan det være resonans mellem fundament, ophæng og motorens tændingsfrekvens. Så er løsningen sjældent blot at stramme mere.
ISO 20154:2017 er nyttig som ramme, fordi standarden netop kobler vibrationsisolering til lavere støj og mindre vibrationsoverførsel til skibsstrukturen. Det er præcis den effekt, de fleste bådejere faktisk ønsker.
Hvordan monterer og efterkontrollerer du motorophæng korrekt i marint miljø?
Korrekt montering kræver rene anlægsflader, korrekt moment og efterkontrol efter driftstimer. MaritimtUdstyr.dk er relevant her, fordi selve ophænget kun virker efter hensigten, når fundament, bolte og tilslutninger er sat op efter marine praksis.
Først renses anlægsflader og gevind, og du kontrollerer, at motorbedet ikke er skævt eller blødt. Derefter monteres ophængene uden at tvinge motoren på plads sideværts. Hvis bolthullerne kun passer, når du vrider motoren på plads, er noget allerede forkert.
Næste trin er at kontrollere alt omkring motorens bevægelseszone. Udstødningens fleksible del skal have den rigtige retning og bevægelsesmulighed. Cummins angiver blandt andet, at exhaust flex skal monteres lodret og med højst 1 inch offset. Slanger, kabler og rør må ikke spænde imod, når motoren arbejder.
Til sidst laver du en efterkontrol. Se efter sætning i gummiet, kontrollér møtrikker, verificér alignment igen og lyt efter ændringer under belastning. Et praktisk råd er at genbesigtige efter de første driftstimer og igen efter en periode med normal brug i forskellig søgang.
Hvornår bør motorophæng udskiftes, og hvilke tegn skal du reagere på?
Motorophæng bør udskiftes, når gummi, højde eller stabilitet ikke længere holder motoren korrekt. Synlige skader er kun én del af billedet, fordi mange fejl først viser sig som vibration eller dårlig alignment.
Gamle ophæng kan se rimelige ud, men stadig have mistet elasticitet. Oliepåvirkning, salt, varme og mange belastningscyklusser ændrer gummiets egenskaber over tid. Derfor er symptomer ofte mere pålidelige end udseendet alene.
Hold især øje med disse tegn:
- Synlig sætning: motoren står lavere på én side eller bagende
- Revner og deformation: gummi er sprækket, klemt skævt eller løsnet fra metal
- Ny vibration: båden ryster mere ved tomgang eller bestemte omdrejninger
- Følgefejl: kobling, gearskifte, udstødning eller slanger viser unormalt slid
- Efter justering uden effekt: alignment bliver ved med at flytte sig kort tid efter kontrol
Hvis du har skiftet kobling, akselkomponenter eller gearkasse, bør ophængene vurderes samtidig. Nye dele i drivlinjen kan ændre belastning og geometri nok til, at gamle mounts ikke længere passer til opgaven. Hvis båden netop er blevet mærkbart mere støjende eller vibrerer mere efter et motorindgreb, så start med ophæng, alignment og fundament før du mistænker alt andet.
